LM22680MRE ADJ NOPB Regolatore a commutazione IC Reg Buck Regolabile 2a 8sopwr
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM22680MRE-ADJ/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Funzione: | Scendere |
|---|---|---|---|
| Configurazione di uscita: | Positivo | Topologia: | Dollaro |
| Tipo dell'uscita: | regolabile | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 4.5V | Tensione - introdotta (massimo): | 42V |
| Evidenziare: | LM22680MRE ADJ NOPB,ADJ NOPB Regolatore a commutazione IC,LM22680MRE Regolatore a commutazione IC |
||
Descrizione di prodotto
IC regolatore di commutazione LM22680MRE-ADJ/NOPB Reg Buck Regolabile 2a 8sopwr

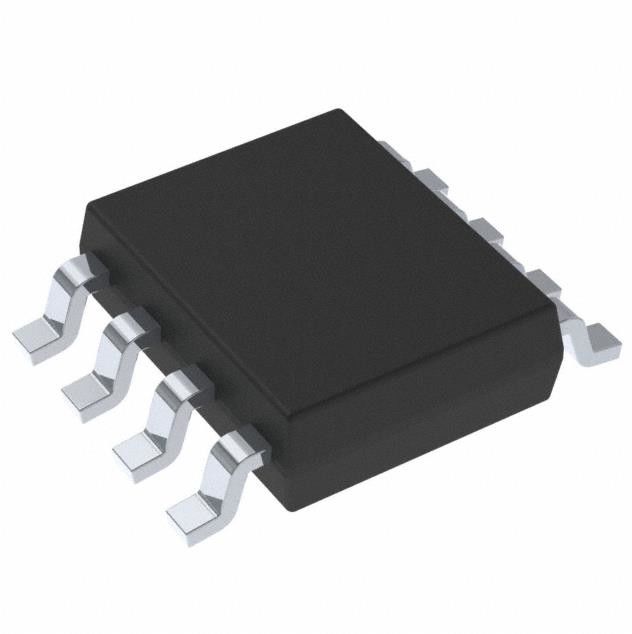

Regolatore a commutazione buck IC Positivo Regolabile 1,285V 1 uscita 2A 8-PowerSOIC (0,154", 3,90mm di larghezza)
Specifiche di LM22680MRE-ADJ/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | COMMUTATORE SEMPLICE® |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 4,5 V |
| Tensione - Ingresso (max) | 42V |
| Tensione - Uscita (Min/Fisso) | 1,285 V |
| Tensione - Uscita (max) | 37V |
| Corrente - Uscita | 2A |
| Frequenza - Commutazione | 500 kHz |
| Raddrizzatore sincrono | NO |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | PowerPad 8-SO |
| Numero del prodotto di base | LM22680 |
Caratteristiche diLM22680MRE-ADJ/NOPB
• Ampio intervallo di tensioni di ingresso: da 4,5 V a 42 V
• Controllo della modalità di tensione compensata internamente
• Stabile con condensatori ceramici a basso ESR
• MOSFET a canale N da 200 mΩ
• Opzione tensione di uscita:-ADJ (uscite a partire da 1,285 V)
• Precisione di riferimento del feedback ±1,5%.
• Frequenza di commutazione predefinita di 500 kHz
• Frequenza di commutazione regolabile eSincronizzazione
• Temperatura operativa della giunzione da –40°C a 125°CAllineare
• Pin di abilitazione di precisione
• Diodo Boot-Strap integrato
• Avviamento graduale regolabile
• Completamente abilitato per WEBENCH®
• LM22680-Q1 è un prodotto di livello automobilisticocioè qualificato AEC-Q100 Grado 1 (da –40°C a+125°C Temperatura operativa di giunzione)
• SO PowerPAD™ (Pad esposto)
Applicazioni diLM22680MRE-ADJ/NOPB
• Controllo industriale
• Sistemi Telecom e Datacom
• Sistemi integrati
• Conversioni da Standard 24 V, 12 V e 5 VGuide di ingresso
Classificazioni ambientali e di esportazione diLM22680MRE-ADJ/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
