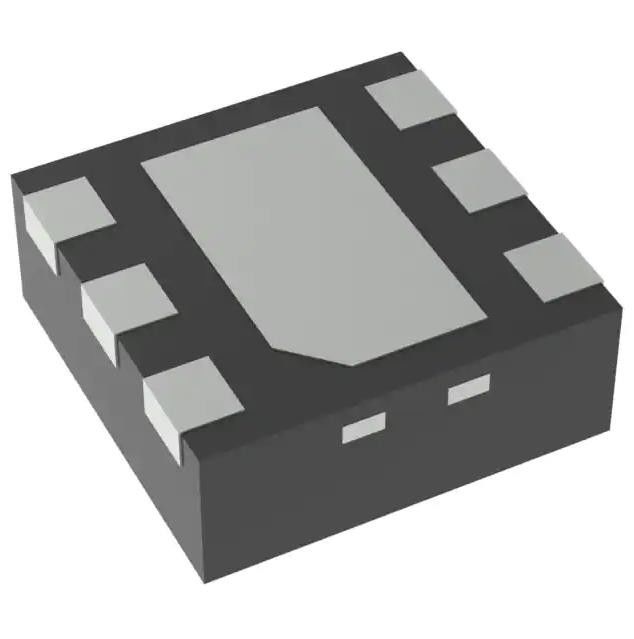

TPS78230DRVR Circuito Integrato Chip Reg Lineare 3v 150ma 6wson
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS78230DRVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Configurazione di uscita: | Positivo |
|---|---|---|---|
| Tipo dell'uscita: | Riparato | Corrente - uscita: | 150mA |
| Tensione - introdotta (massimo): | 5.5V | Tensione - uscita (min/riparato): | 3V |
| Corrente - tranquillo (quoziente d'intelligenza): | µA 1,3 | Interruzione procedura di tensione (massima): | 0.25V @ 150mA |
Descrizione di prodotto
TPS78230DRVRCircuito IntegratoReg lineare 3v 150ma 6wson
Regolatore di tensione lineare IC positivo fisso 1 uscita 150mA 6-WSON (2x2)
Specifiche di TPS78230DRVR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Lineari | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Configurazione dell'uscita | Positivo |
| Tipo di uscita | Fisso |
| Numero di regolatori | 1 |
| Tensione - Ingresso (max) | 5,5 V |
| Tensione - Uscita (Min/Fisso) | 3v |
| Tensione - Uscita (max) | - |
| Caduta di tensione (max) | 0,25 V a 150 mA |
| Corrente - Uscita | 150mA |
| Corrente - A riposo (Iq) | 1,3 µA |
| Corrente - Fornitura (Max) | 8µA |
| PSRR | 40dB ~ 15dB (10Hz ~ 1kHz) |
| Funzionalità di controllo | Abilitare |
| Funzioni di protezione | Sovracorrente, sovratemperatura, inversione di polarità |
| temperatura di esercizio | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 6-WDFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 6-WSON (2x2) |
| Numero del prodotto di base | TPS78230 |
Caratteristiche diTPS78230DRVR
• QI basso: 500 nA
• Regolatore a bassa caduta di tensione da 150 mA
• Intervallo tensione di ingresso: da 2,2 V a 5,5 V
• Bassa caduta di tensione a 25°C, 130 mV a 150 mA
• Bassa caduta di tensione a 85°C, 175 mV a 150 mA
• Precisione del 3% su carico, linea e temperatura
• Stabile con un condensatore ceramico da 1,0 μF
• Arresto termico e protezione da sovracorrente
• Pin di abilitazione compatibile con il livello logico CMOS
• Disponibile in DDC (TSOT23-5) o DRV (2-mm x 2-mm SON-6) Pacchetti
Applicazioni diTPS78230DRVR
• TI MSP430 Allega applicazioni
• Telefoni wireless e smartphone
• Lettori MP3
• Prodotti portatili a batteria
Classificazioni ambientali e di esportazione diTPS78230DRVR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
