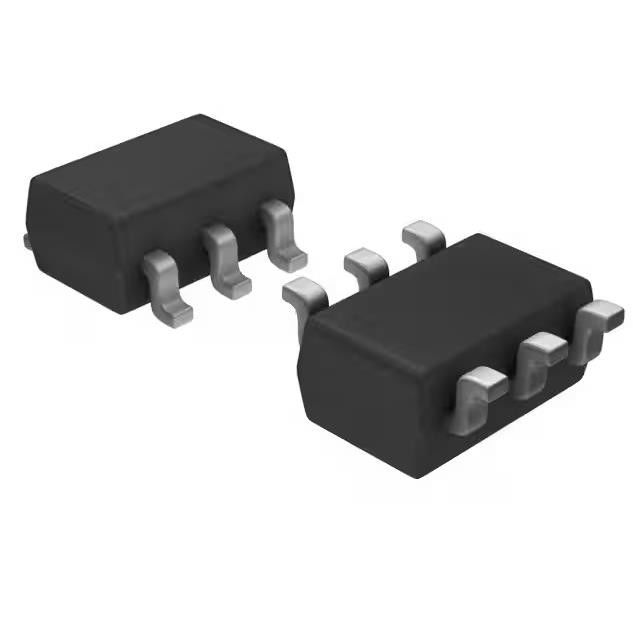

Uscita 200mA SOT-23-6 del chip 1 del circuito integrato TPS79301DBVRG4Q1
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS79301DBVRG4Q1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei regolatori: | 1 | Tensione - introdotta (massimo): | 5.5V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 1,22 V | Tensione - uscita (massima): | 5.5V |
| Corrente - uscita: | 200mA | Corrente - tranquillo (quoziente d'intelligenza): | µA 220 |
| Temperatura di funzionamento: | -40°C ~ 125°C | Pacchetto del dispositivo del fornitore: | SOT-23-6 |
Descrizione di prodotto
Uscita 200mA SOT-23-6 del chip 1 del circuito integrato TPS79301DBVRG4Q1
Uscita regolabile positiva 200mA SOT-23-6 di IC del regolatore di tensione lineare 1
Specifiche di TPS79301DBVRG4Q1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Configurazione di uscita | Positivo |
| Tipo dell'uscita | Regolabile |
| Numero dei regolatori | 1 |
| Tensione - introdotta (massimo) | 5.5V |
| Tensione - uscita (min/riparato) | 1.22V |
| Tensione - uscita (massima) | 5.5V |
| Interruzione procedura di tensione (massima) | - |
| Corrente - uscita | 200mA |
| Corrente - tranquillo (quoziente d'intelligenza) | µA 220 |
| PSRR | 70dB ~ 43dB (100Hz ~ 100kHz) |
| Caratteristiche di controllo | Permetta a |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura, polarità inversa, nell'ambito della serrata di tensione (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | SOT-23-6 |
| Pacchetto del dispositivo del fornitore | SOT-23-6 |
| Numero del prodotto di base | TPS79301 |
Caratteristiche di TPS79301DBVRG4Q1
• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C a +125°C
– Livello 1C di classificazione di HBM ESD del dispositivo
– Livello C2 di classificazione del dispositivo CDM ESD
• regolatore di Basso interruzione procedura 200-mA con en
• Disponibile in 1.8-V, in 2.5-V, in 2.8-V, in 3-V, in 3.3-V, in 4.75-V e nelle opzioni regolabili
• Alto PSRR (dB 70 a 10 chilocicli)
• Rumore ultrabasso (μV 32)
• Tempo di partenza veloce (50 μs)
• Stalla con un condensatore ceramico di 2,2 μF
• Carico e linea eccellenti passeggero
• Tensione bassa stessa di interruzione procedura (carico di 112 sistemi MV in pieno, TPS79330-Q1)
• pacchetto di 5-Pin SOT-23 (DBV)
Applicazioni di TPS79301DBVRG4Q1
• VCOs
• Rf
• Bluetooth™
Classificazioni dell'esportazione & ambientali di TPS79301DBVRG4Q1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
