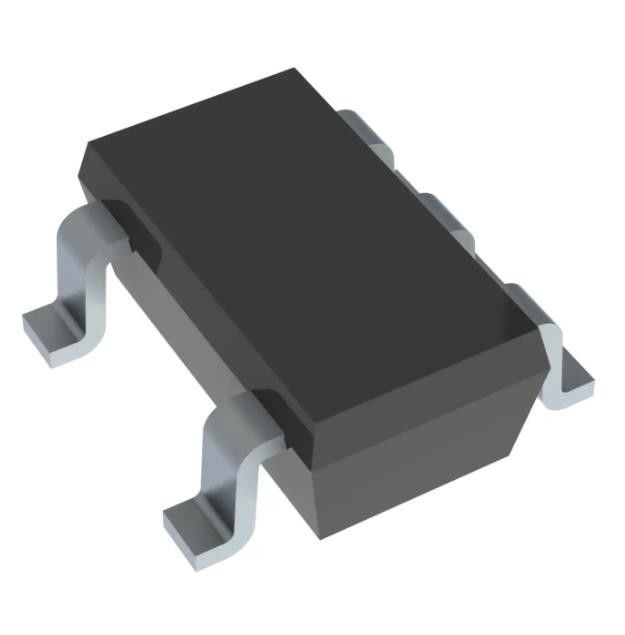

SN74LVC1G125DBV Chip a circuito integrato IC BUF NON INVERTITO 5,5 V SOT23-5
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC1G125DBV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | 74LVC | Stato del prodotto: | Attivo |
|---|---|---|---|
| Montaggio del tipo: | Supporto di superficie | Pacchetto del dispositivo del fornitore: | SOT-23-5 |
| Pacchetto/caso: | SC-74A, SOT-753 | Tensioni: | 5.5V |
Descrizione di prodotto
SN74LVC1G125DBV Chip a circuito integrato IC BUF NON INVERTITO 5,5 V SOT23-5
Canale IC SOT-23-5
Specifiche di SN74LVC1G125DBV
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Gate e Inverter | |
| Mfr | Strumenti texani |
| Serie | 74LVC |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | SOT-23-5 |
| Confezione/caso | SC-74A, SOT-753 |
| Numero del prodotto di base | 74LVC1G125 |
Caratteristichedi SN74LVC1G125DBV
• Disponibile nel pacchetto ultra piccolo da 0,64 mm2 (DPW) con passo da 0,5 mm
• Supporta il funzionamento VCC a 5 V
• Gli ingressi accettano tensioni fino a 5,5 V
• Fornisce la traduzione verso il basso a VCC
• Max tpd di 3,7 ns a 3,3 V
• Basso consumo energetico, ICC massimo 10 μA
• Drive di uscita ±24 mA a 3,3 V
• Ioff supporta Live Insertion, modalità di spegnimento parziale e protezione back-drive
• Le prestazioni del latch-up superano i 100 mA per JESD 78, Classe II
• La protezione ESD supera JESD 22
– Modello del corpo umano 2000-V (A114-A)
– Modello macchina da 200 V (A115-A)
– Modello con dispositivo caricato da 1000 V (C101)
• Supporta il funzionamento VCC a 5 V
• Gli ingressi accettano tensioni fino a 5,5 V
• Fornisce la traduzione verso il basso a VCC
• Max tpd di 3,7 ns a 3,3 V
• Basso consumo energetico, ICC massimo 10 μA
• Drive di uscita ±24 mA a 3,3 V
• Ioff supporta Live Insertion, modalità di spegnimento parziale e protezione back-drive
• Le prestazioni del latch-up superano i 100 mA per JESD 78, Classe II
• La protezione ESD supera JESD 22
– Modello del corpo umano 2000-V (A114-A)
– Modello macchina da 200 V (A115-A)
– Modello con dispositivo caricato da 1000 V (C101)
Applicazioni di SN74LVC1G125DBV
• Sistema di terminazione modem via cavo
• Acquisizione e generazione di dati ad alta velocità
• Militare: radar e sonar
• Controllo motore: alta tensione
• Modem di comunicazione su linea elettrica
• SSD: interno o esterno
• Trasmissione e infrastruttura video: piattaforma scalabile
• Trasmissione video: transcodificatore multiformato basato su IP
• Sistema di videocomunicazione
Classificazioni ambientali e di esportazionedi SN74LVC1G125DBV
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
