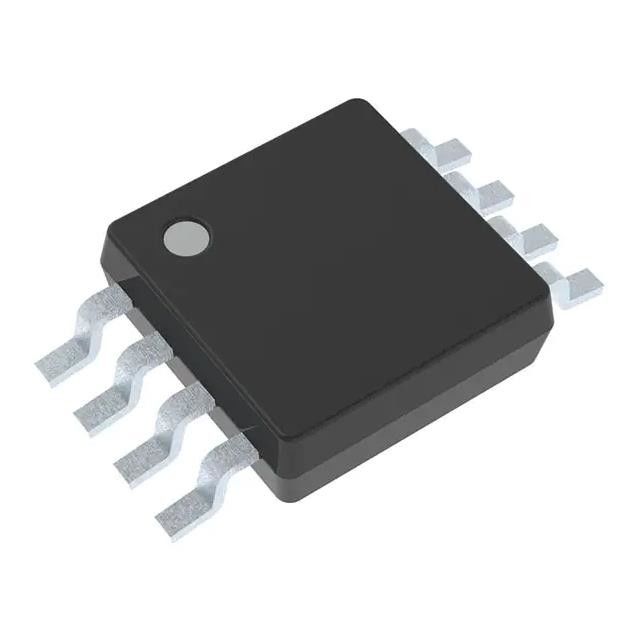

Traduttore Circuit Chip 24Mbps 8-VSSOP del livello di tensione di TCA9406DCUR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TCA9406DCUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei circuiti: | 1 | Canali per circuito: | 2 |
|---|---|---|---|
| Tensione - VCCA: | 1,65 V ~ 3,6 V | Tensione - VCCB: | 2,3 V ~ 5,5 V |
| Tipo dell'uscita: | Scarico aperto | Tasso di dati: | 24Mbps |
| Temperatura di funzionamento: | -40°C ~ 85°C (TUM) | Pacchetto del dispositivo del fornitore: | 8-VSSOP |
Descrizione di prodotto
Traduttore Circuit Chip 24Mbps 8-VSSOP del livello di tensione di TCA9406DCUR
Manica 24Mbps 8-VSSOP del circuito 2 di Bidirectional 1 del traduttore del livello di tensione
Specifiche di TCA9406DCUR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Traduttori, dispositivi spostatori livellati | |
| Mfr | Texas Instruments |
| Serie | TCA |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Traduttore Type | Livello di tensione |
| Tipo di Manica | Bidirezionale |
| Numero dei circuiti | 1 |
| Canali per circuito | 2 |
| Tensione - VCCA | 1,65 V ~ 3,6 V |
| Tensione - VCCB | 2,3 V ~ 5,5 V |
| Segnale in ingresso | - |
| Segnale in uscita | - |
| Tipo dell'uscita | Scolo aperto |
| Tasso di dati | 24Mbps |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Caratteristiche | Percezione di Automatico-direzione |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-VFSOP (0,091", larghezza di 2.30mm) |
| Pacchetto del dispositivo del fornitore | 8-VSSOP |
| Numero del prodotto di base | TCA9406 |
Caratteristiche di TCA9406DCUR
• traduttore bidirezionale di 2 bit per le linee dello SCL e di SDA nelle applicazioni di I2C
• Fornisce la traduzione bidirezionale di tensione senza il Pin della direzione
• L'uscita ad alta impedenza SCL_A, SDA_A, SCL_B, SDA_B appunta quando OE = in basso o VCC = 0 V
• Una resistenza Pullup interna di 10 kΩ su tutti i perni dello SCL e di SDA
• 1,65 V - 3,6 V su un porto e 2,3 V - 5,5 V sul porto di B (≤ VCCB di VCCA)
• VCC caratteristica di isolamento: Se qualsiasi input VCC è a terra, entrambi i porti sono nello stato ad alta impedenza
• Nessun ordinamento dell'alimentazione di corrente richiesto: VCCA o VCCB può essere dilagatoe in primo luogo
• Ioff basso di µA 2 quando VCCA o VCCB = 0 V
• L'input di OE può essere legato direttamente a VCCA o essere controllato da GPIO
• La prestazione del fermo-Su supera 100 mA per JESD 78, classe II
• La protezione di ESD supera JESD 22
– Un porto
– modello del Umano-corpo 2500-V (A114-B)
– modello di macchina 250-V (A115-A)
– modello del Fare pagare-dispositivo 1500-V (C101)
– Porto di B
– modello del Umano-corpo 8-kV (A114-B)
– modello di macchina 250-V (A115-A)
– modello del Fare pagare-dispositivo 1500-V (C101)
Applicazioni di TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Classificazioni dell'esportazione & ambientali di TCA9406DCUR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
