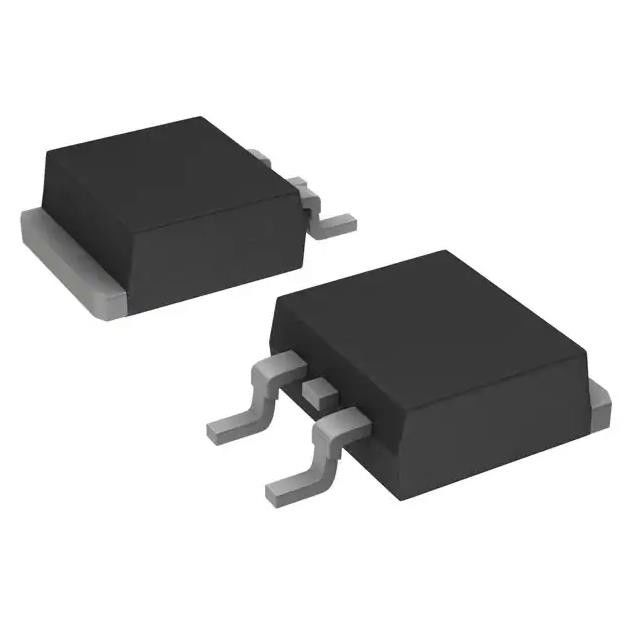

Del ² Pak TO-263AB di MBRB2035CTHE3/81 1 paio a serie di diodi 35 V 10A TO-263-3 D
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MBRB2035CTHE3/81 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione del diodo: | Un catodo comune di 1 paio | Tecnologia: | Schottky |
|---|---|---|---|
| Tensione - inverso di CC (Vr) (massimo): | 35 V | Corrente - media rettificata (Io) (per diodo): | 10A |
| Tensione - di andata (Vf) (massimo) @ se: | 650 sistemi MV @ 10 A | Velocità: | =< veloce 500ns di recupero, > 200mA (Io) |
| Corrente - perdita inversa @ Vr: | µA 100 @ 35 V | Temperatura di funzionamento - giunzione: | -65°C ~ 150°C |
Descrizione di prodotto
Del ² Pak TO-263AB di MBRB2035CTHE3/81 1 paio a serie di diodi 35 V 10A TO-263-3 D
Supporto di superficie comune a serie di diodi TO-263-3, ² Pak (2 cavi + linguette) del catodo 35 V 10A di 1 paio di D, TO-263AB
Specifiche di MBRB2035CTHE3/81
| TIPO | DESCRIZIONE |
| Categoria | Prodotti a semiconduttori discreti |
| Diodi | |
| Raddrizzatori | |
| Matrici del diodo | |
| Mfr | Generale semiconduttore - divisione di Vishay dei diodi |
| Serie | Automobilistico, AEC-Q101 |
| Pacchetto | Nastro & bobina (TR) |
| Configurazione del diodo | Un catodo comune di 1 paio |
| Tecnologia | Schottky |
| Tensione - inverso di CC (Vr) (massimo) | 35 V |
| Corrente - media rettificata (Io) (per diodo) | 10A |
| Tensione - di andata (Vf) (massimo) @ se | 650 sistemi MV @ 10 A |
| Velocità | Recupero veloce =< 500ns=""> 200mA (Io) |
| Corrente - perdita inversa @ Vr | µA 100 @ 35 V |
| Temperatura di funzionamento - giunzione | -65°C ~ 150°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | TO-263-3, ² Pak (2 cavi + linguette) di D, TO-263AB |
| Pacchetto del dispositivo del fornitore | TO-263AB (² PAK DI D) |
| Numero del prodotto di base | MBRB20 |
Caratteristiche di MBRB2035CTHE3/81
• Blocco alimentatore
• Guardring per protezione contro le sovratensioni
• Perdita di potere basso, alta efficienza
• Caduta di tensione di andata bassa
• Alta capacità di impulso di andata
• Operazione ad alta frequenza
• Livello 1 di raduni MSL, per J-STD-020, SE un picco massimo di °C 245 (per il pacchetto di D2PAK (TO-263AB))
• Massimo del °C di temperatura 275 del bagno della lega per saldatura, 10 s, per JESD 22-B106 (per il pacchetto di ITO-220AB)
• AEC-Q101 si è qualificato
Applicazioni di MBRB2035CTHE3/81
Per uso nella bassa tensione, raddrizzatore ad alta frequenza delle alimentazioni elettriche di commutazione di modo, guidante in folle i diodi, DC/DC
convertitori ed applicazione di protezione di polarità.
DATI MECCANICI di MBRB2035CTHE3/81
Caso: ITO-220AB, D2PAK (TO-263AB)
Il composto di modellatura incontra la valutazione di infiammabilità V-0 dell'UL 94
Base P/nord-est 3 - RoHS-compiacente, grado commerciale
Base P/NHE3_X - RoHS-compiacente, AEC-Q101 si è qualificato
(«il _X» denota il codice della revisione, per esempio. , B,…)
Terminali: la latta opaca ha placcato i cavi, solderable per
J-STD-002 e JESD 22-B102
Il suffisso E3 incontra la prova delle basette della classe 1A di JESD 201, il suffisso HE3
incontra la prova delle basette della classe 2 di JESD 201
Polarità: come segnato
Montaggio della coppia di torsione: massimo 10 in-libbre
Classificazioni dell'esportazione & ambientali di MBRB2035CTHE3/81
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
