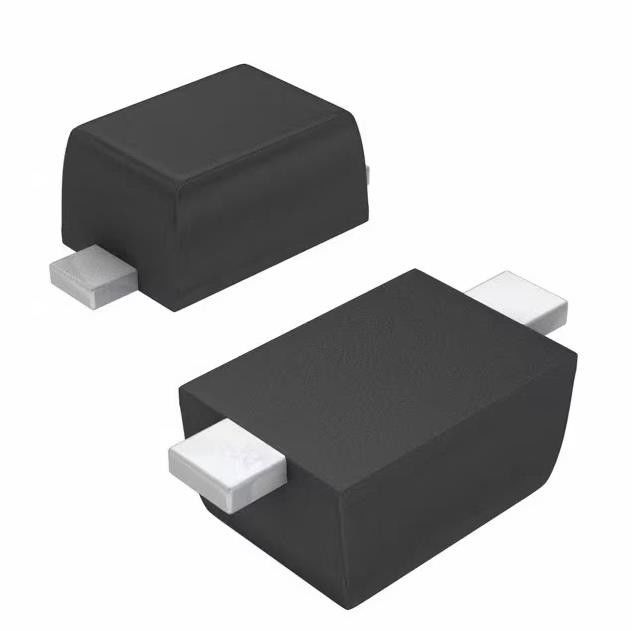

SDM20U40-7 Diodo 40 V 250mA A montaggio superficiale SOD-523 Recupero rapido
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SDM20U40-7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - inverso di CC (Vr) (massimo): | 40 V | Corrente - media rettificata (Io): | 250mA |
|---|---|---|---|
| Tensione - di andata (Vf) (massimo) @ se: | 600 sistemi MV @ 200 mA | Velocità: | =< veloce 500ns di recupero, > 200mA (Io) |
| Tempo di recupero inverso (trr): | 10 NS | Corrente - perdita inversa @ Vr: | µA 5 @ 30 V |
| Capacità @ Vr, F: | 50pF @ 0V, 1MHz | Temperatura di funzionamento - giunzione: | -65°C ~ 125°C |
Descrizione di prodotto
SDM20U40-7 Diodo 40 V 250mA A montaggio superficiale SOD-523 Recupero rapido
Diodo 40 V 250 mA A montaggio superficiale SOD-523
Specifiche di SDM20U40-7
| TIPO | DESCRIZIONE |
| Categoria | Prodotti discreti a semiconduttore |
| Diodi | |
| Raddrizzatori | |
| Singoli diodi | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Tecnologia | Schottky |
| Tensione - CC inversa (Vr) (Max) | 40 V |
| Corrente - Media rettificata (Io) | 250 mA |
| Tensione - Avanti (Vf) (Max) @ If | 600 mV a 200 mA |
| Velocità | Ripristino rapido =< 500 ns, > 200 mA (Io) |
| Tempo di recupero inverso (trr) | 10 n |
| Corrente - Dispersione inversa @ Vr | 5µA a 30V |
| Capacità @ Vr, F | 50pF @ 0V, 1MHz |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | SC-79, SOD-523 |
| Pacchetto dispositivo fornitore | SOD-523 |
| Temperatura di esercizio - Giunzione | -65°C ~ 125°C |
| Numero del prodotto di base | SDM20 |
CaratteristicheDiSDM20U40-7
Bassa caduta di tensione diretta
Costruzione dell'anello di protezione per la protezione dai transitori
Tempo di recupero inverso trascurabile
Bassa capacità inversa
Pacchetto a montaggio superficiale ultracompatto
Totalmente senza piombo e completamente conforme a RoHS (note 1 e 2)
Privo di alogeni e antimonio.Dispositivo “verde” (Nota 3)
Questa parte è qualificata secondo gli standard JEDEC (come riferimenti in AEC-Q) per l'alta affidabilità.
Una parte conforme al settore automobilistico è disponibile in un foglio dati separato (SDM20U40Q)
Dati meccanici DiSDM20U40-7
Confezione: SOD523
Materiale della confezione: plastica stampata, composto per stampaggio "verde".Classificazione di infiammabilità UL Classificazione 94V-0
Sensibilità all'umidità: Livello 1 per J-STD-020
Terminali: placcatura senza piombo (finitura in stagno opaco).Saldabile secondo MIL-STD-202, Metodo 208
Polarità: banda catodica
Peso: 0,002 grammi (approssimativo)
Classificazioni ambientali e di esportazioneDiSDM20U40-7
ATTRIBUTO DESCRIZIONE Stato RoHS Conforme a ROHS3 Livello di sensibilità all'umidità (MSL) 1 (illimitato) Stato REACH REACH Inalterato ECCN EAR99
