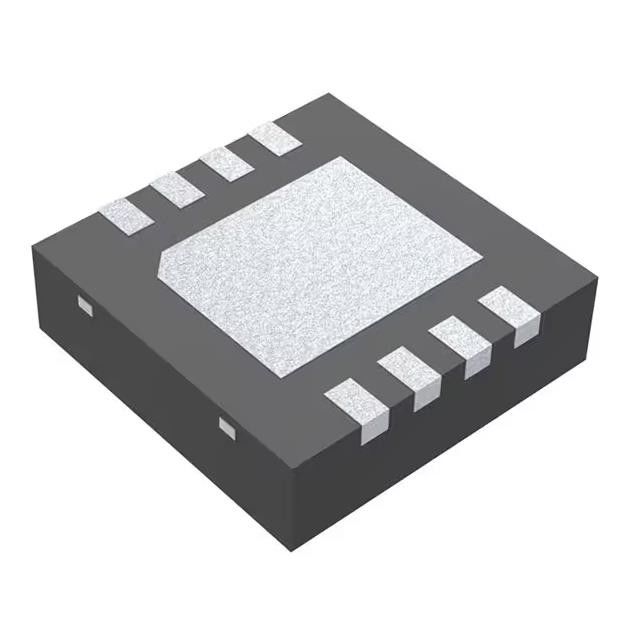

CI di commutazione alimentazione LM5085SDX/NOPB CI di controllo CC-CC 8-WSON (3x3)
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5085SDX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 1 | Fasi di uscita: | 1 |
|---|---|---|---|
| Tensione - rifornimento (Vcc/Vdd): | 4.5V ~ 75V | Frequenza - commutazione: | Fino a 1MHz |
| Duty cycle: | 100% | Raddrizzatore sincrono: | Nessun |
| Sincronizzazione orologio: | Nessun | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
Descrizione di prodotto
CI di commutazione alimentazione LM5085SDX/NOPB CI di controllo CC-CC 8-WSON (3x3)
Regolatore buck con uscita positiva Step-Down Controller CC-CC IC 8-WSON (3x3)
Specifiche di LM5085SDX/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Controllori a commutazione CC CC | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Tipo di uscita | Driver a transistor |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Numero di uscite | 1 |
| Fasi di uscita | 1 |
| Tensione - Alimentazione (Vcc/Vdd) | 4,5 V ~ 75 V |
| Frequenza - Commutazione | Fino a 1MHz |
| Ciclo di lavoro (massimo) | 100% |
| Raddrizzatore sincrono | NO |
| Sincronizzazione orologio | NO |
| Interfacce seriali | - |
| Funzionalità di controllo | Limite di corrente, abilitazione, controllo del tempo |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-WFDFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 8-WSON (3x3) |
| Numero del prodotto di base | LM5085 |
CaratteristicheDiLM5085SDX/NOPB
• LM5085-Q1 è un prodotto di grado automobilistico qualificato AEC-Q100 Grado 1 (temperatura di giunzione operativa da –40°C a 125°C)
• Ampio intervallo di tensioni di ingresso da 4,5 V a 75 V
• Limite di corrente regolabile mediante RDS(ON) o un resistore di rilevamento della corrente
• Frequenza di commutazione programmabile fino a 1 MHz
• Nessuna compensazione del loop richiesta
• Risposta ai transitori ultrarapida
• Frequenza operativa quasi costante con variazioni di linea e di carico
• Tensione di uscita regolabile da 1,25 V
• Riferimento feedback di precisione ±2%.
• In grado di funzionare al 100% con ciclo di lavoro
• Timer interno Soft-start
• Regolatore di polarizzazione ad alta tensione integrato
• Arresto termico
• Pacchetto:
– HVSSOP-8
– VSSOP-8
– WSON-8
ApplicazioniDiLM5085SDX/NOPB
• Infotainment automobilistico
• Caricabatterie/Supercondensatori
• Driver LED
Classificazioni ambientali e di esportazioneDiLM5085SDX/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
