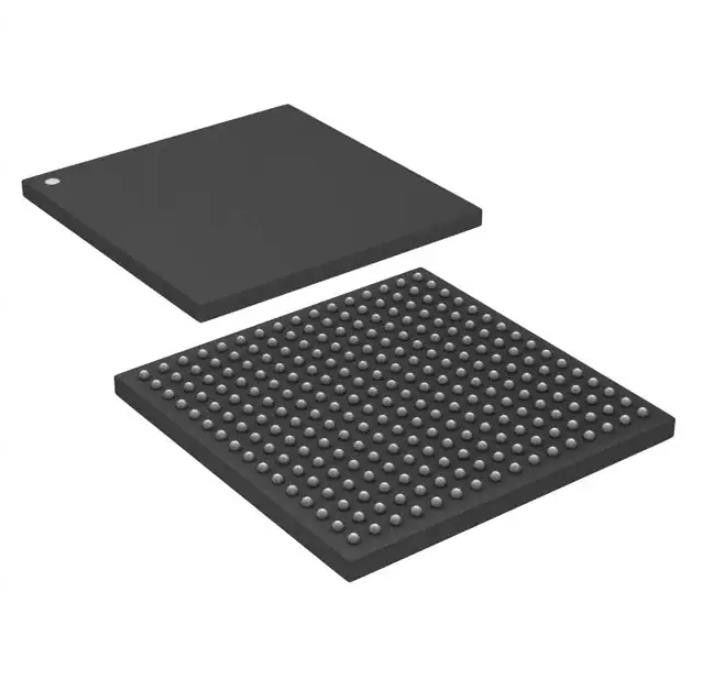

L'uso generale DS31408GN2 trasmette la sincronizzazione Csbga di CI Sonet/SADH
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DS31408GN2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
|---|---|---|---|
| Digi-chiave programmabile: | Non verificato | PLL: | Sì |
| Scopo principale: | Ethernet, SONET/SDH, strato, le Telecomunicazioni | Input: | CMOS, TTL |
| Uscita: | CML, CMOS, LVDS, LVPECL, TTL | Numero dei circuiti: | 1 |
Descrizione di prodotto
Ethernet, SONET/SDH, strato, le Telecomunicazioni cronometra/sintetizzatore di frequenza, uscita 256-CSBGA (17x17) di IC 750MHz 1 del multiplexor
Specifiche di DS31408GN2
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Orologio/sincronizzazione | |
| Orologio caratteristico dell'applicazione/sincronizzazione | |
| Mfr | Tecnologia del microchip |
| Serie | - |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| PLL | Sì |
| Scopo principale | Ethernet, SONET/SDH, strato, le Telecomunicazioni |
| Input | CMOS, TTL |
| Uscita | CML, CMOS, LVDS, LVPECL, TTL |
| Numero dei circuiti | 1 |
| Rapporto - introdotto: Uscita | 8:14 |
| Ingresso differenziale: Uscita | Sì/sì |
| Frequenza - massima | 750MHz |
| Tensione - rifornimento | 1.8V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 256-LBGA, CSBGA |
| Pacchetto del dispositivo del fornitore | 256-CSBGA (17x17) |
| Numero del prodotto di base | DS31408 |
Caratteristiche di DS31408GN2
• Otto orologi introdotti
• Differenziale o formato di CMOS/TTL
• Qualsiasi frequenza da 2kHz a 750MHz
• Rappresentazione in scala frazionaria per la rappresentazione in scala di FEC e di 64B/66B (per esempio, 64/66, 237/255, 238/255) o qualunque altro requisito di Downscaling
• Monitoraggio introdotto continuo di qualità dell'orologio
• Due DPLLs ad alto rendimento
• Commutazione Hitless di riferimento sulla perdita di input
• Configurazione-Fuori automatica o manuale di fase
• Mantenimento su perdita di tutti gli input
• Larghezza di banda programmabile, 0.5mHz a 400Hz
• Sette sintetizzatori di frequenza di Digital
• Ciascuno può assoggettare a qualsiasi DPLL
• Produca tutto il multiplo 2kHz fino a 77.76MHz
• Tre uscita APLLs
• Frequenze dell'uscita a 750MHz
• Rappresentazione in scala frazionaria di alta risoluzione per FEC e 64B/66B (per esempio, 255/237, 255/238, 66/64) o qualunque altro requisito di rappresentazione in scala
• Di meno che il nervosismo dell'uscita di 1ps RMS
• Produca simultaneamente i tre tassi del Basso nervosismo dallo stesso riferimento (per esempio, 622.08MHz per SONET, 255/237*622.08MHz per OTU2 e 156.25MHz for10GE)
• 14 orologi dell'uscita in sette gruppi
• Quasi qualsiasi frequenza da < 1Hz="" to="" 750MHz="">
• Ogni gruppo assoggetta ad un orologio di DFS, a tutto l'orologio di APLL, o a qualunque orologio introdotto (diviso e riportato in scala)
• Ciascuno ha un'uscita differenziale (3 CML, 4 LVDS/LVPECL) e separa l'uscita di CMOS/TTL
• divisore di frequenza di 32 bit per uscita
• IEEE 1588 caratteristiche dell'orologio
• Orientabile da software con risoluzione di tempo 2-8ns e risoluzione di frequenza 2-32ns
• 4ns ha introdotto l'accuratezza di disposizione del bordo di accuratezza e dell'uscita del timestamp
• Ingresso/uscita programmabile di Del tempo allineamento e dell'orologio per sincronizzare tutti e 1588 i dispositivi nei grandi sistemi
• Sostiene OC 1588, Poiché e le architetture di TC
• Caratteristiche generali
• Linecard adatto IC o carta di sincronizzazione IC per lo strato 2/3E/3/4E/4, SMC, SEC/EEC, o SSU
• Accetta e produce quasi qualsiasi frequenza da 1Hz fino a 750MHz
• Compensazione interna per l'errore di frequenza dell'oscillatore locale
• Interfaccia dell'unità di elaborazione di SPI™
• operazione 1.8V con 3.3V ingresso/uscita (5V tolleranti)
Applicazioni di DS31408GN2
Classificazioni dell'esportazione & ambientali di DS31408GN2
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
