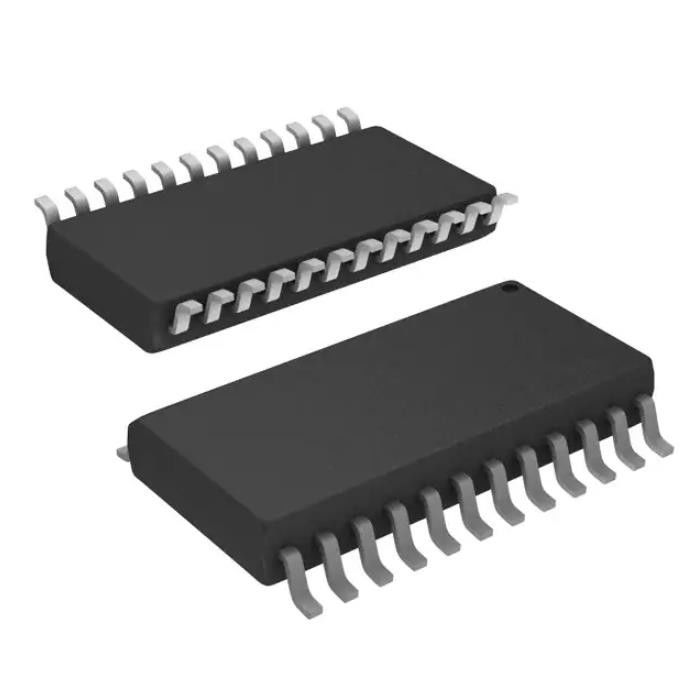

E-L9823013TR Relè per uso generico Ic Pwr Driver N-Channel 1:8 24so
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | E-L9823013TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del commutatore: | Uso generale |
|---|---|---|---|
| Numero delle uscite: | 8 | Rapporto - introdotto: Uscita: | 0,047222222 |
| Configurazione di uscita: | Lato basso | Tipo dell'uscita: | N-Manica |
| Interfaccia: | SPI | Tensione - carico: | 4.5V ~ 5.5V |
Descrizione di prodotto
Interruttore di alimentazione/Driver 1:8 N-Channel 500mA 24-SO
Specifiche diE-L9823013TR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Interruttori di distribuzione dell'alimentazione, driver di carico | |
| Mfr | STMicroelectronics |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 8 |
| Rapporto - Ingresso:Uscita | 0.047222222 |
| Configurazione dell'uscita | Lato basso |
| Tipo di uscita | Canale N |
| Interfaccia | SPI |
| Tensione - Carico | 4,5 V ~ 5,5 V |
| Tensione - Alimentazione (Vcc/Vdd) | - |
| Corrente - Uscita (Max) | 500 mA |
| Rds On (tipico) | 800 ohm |
| Tipo di ingresso | - |
| Caratteristiche | - |
| Protezione dai guasti | Limitazione di corrente (fissa), sovratemperatura |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | 24-SO |
| Confezione/caso | 24-SOIC (0,295", 7,50 mm di larghezza) |
| Numero del prodotto di base | E-L9823 |
Caratteristiche diE-L9823013TR
• Capacità di corrente in uscita fino a 0,5 A
• Controllo SPI in cascata per le uscite
• Funzione di ripristino con segnale di ripristino o nsottotensione a VDD
• Blocco della tensione di uscita intrinseca programmabile a tip.50 V per commutazione induttiva
• Arresto per sovracorrente con latch-off per ogni ciclo di scrittura (SFPD = basso)
• Arresto termico indipendente delle uscite (protezione SOA)
• Dati sullo stato dell'output disponibili sull'SPI utilizzando il protocollo I/O a 8 bit fino a 3,0 MHz
• Bassa corrente di standby con reset = bassa (tip. 35 µA @ VDD)
• Rilevamento carico aperto (uscite disattivate)
• Alimentazione logica VDD singola
• Elevata immunità EMS e basso EME (pendenze di uscita controllate)
• Piena funzionalità del dispositivo rimanente alla caduta di tensione negativa sulle uscite (-1,5 V o-3,0 A)
• Modalità di uscita programmabile per limite di corrente sostenuta o spegnimento
Applicazioni diE-L9823013TR
Classificazioni ambientali e di esportazione diE-L9823013TR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
