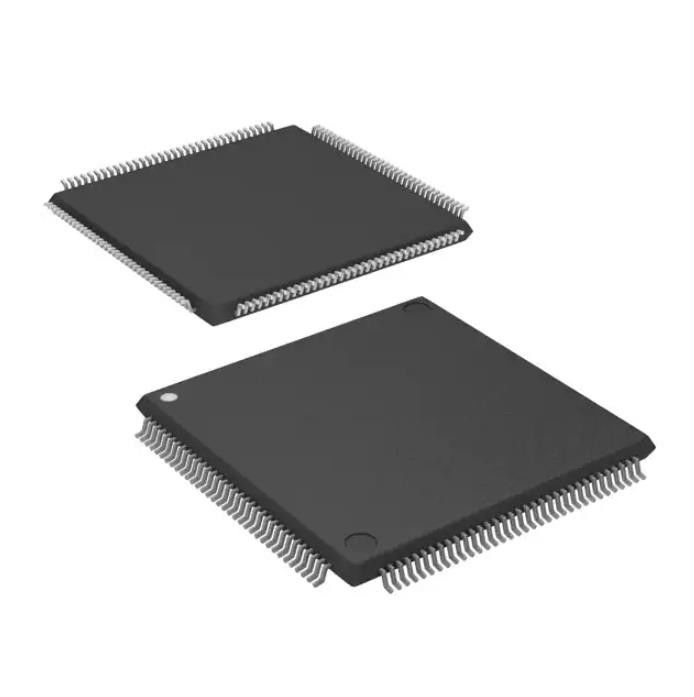

• L'uso generale di EP1C3T144C8N trasmette l'ingresso/uscita 144tqfp di CI Fpga 104
L'uso generale di EP1C3T144C8N trasmette l'ingresso/uscita 144tqfp di CI Fpga 104

L'uso generale di EP1C3T144C8N trasmette l'ingresso/uscita 144tqfp di CI Fpga 104

Dettagli:

Luogo di origine: originale
Marca: original
Certificazione: original
Numero di modello: EP1C3T144C8N

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: negotiation
Imballaggi particolari: Contenitore di cartone
Tempi di consegna: giorni 1-3working
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100.000
Miglior prezzo Contatto

Informazioni dettagliate

Serie: Cyclone® Pacchetto: Vassoio
Stato del prodotto: Obsoleto Digi-chiave programmabile: Non verificato
Numero dei laboratori/CLBs: 291 Numero degli elementi di logica/cellule: 2910
RAM Bits totale: 59904 Numero di ingresso/uscita: 104

Descrizione di prodotto

L'uso generale di EP1C3T144C8N trasmette l'ingresso/uscita 144tqfp di CI Fpga 104


Gate array programmabile del campo di Cyclone® (FPGA) IC 104 59904 2910 144-LQFP



Specifiche di EP1C3T144C8N



TIPO DESCRIZIONE
Categoria Circuiti integrati (CI)
Incastonato
FPGAs (gate array programmabile del campo)
Mfr Intel
Serie Cyclone®
Pacchetto Vassoio
Stato del prodotto Obsoleto
Digi-chiave programmabile Non verificato
Numero dei laboratori/CLBs 291
Numero degli elementi di logica/cellule 2910
RAM Bits totale 59904
Numero di ingresso/uscita 104
Tensione - rifornimento 1.425V ~ 1.575V
Montaggio del tipo Supporto di superficie
Temperatura di funzionamento 0°C ~ 85°C (TJ)
Pacchetto/caso 144-LQFP
Pacchetto del dispositivo del fornitore 144-TQFP (20x20)
Numero del prodotto di base EP1C3



Caratteristiche di EP1C3T144C8N


2.910 a 20.060 LEs, vedono la tabella 1-1
■Fino a 294.912 bit di RAM (36.864 byte)
■Sostiene la configurazione tramite il dispositivo a basso costo di configurazione di serie
■Contributo alle norme dell'ingresso/uscita LVTTL, LVCMOS, SSTL-2 e SSTL-3
■Contributo a 66 - e a 33-MHz, 64 - e norma del PCI di 32 bit
■(640 Mbps) supporto ad alta velocità dell'ingresso/uscita di LVDS
■(311 Mbps) supporto a bassa velocità dell'ingresso/uscita di LVDS
■supporto dell'ingresso/uscita di 311-Mbps RSDS
■Fino a due PLLs per dispositivo fornire moltiplicazione dell'orologio e di sfasamento
■Fino a otto linee globali dell'orologio con sei risorse dell'orologio disponibili per fila del blocchetto di matrice di logica (LABORATORIO)
■Contributo alla memoria esterna, compreso il DDR SDRAM (133 megahertz), FCRAM ed il singolo tasso di dati (DSR) SDRAM
■Contributo ai centri multipli della proprietà intellettuale (IP), compreso le funzioni di Altera® MegaCore® e i megafunctions di programma di partner di Altera Megafunctions (AMPPSM).


Struttura di EP1C3T144C8N



Norme differenziali ed asimmetriche dell'ingresso/uscita
■3.3-V, 64 - e 32 bit, 66 - e conformità del PCI 33-MHz
■Supporto unito della prova di frontiera-ricerca del gruppo di azione della prova (JTAG) (BST)
■Controllo di resistenza dell'azionamento dell'uscita
■Debole tiri sulle resistenze durante la configurazione
■controllo Pantano ordine
■Amplificatori di tre stati
■circuiti della Bus-tenuta
■Programmabile tiri sulle resistenze nel modo dell'utente
■Ritardi programmabili dell'uscita e dell'input
■uscite dello Aperto scolo
■Perni dell'ingresso/uscita di DQS e di DQ


Classificazioni dell'esportazione & ambientali di EP1C3T144C8N



ATTRIBUTO DESCRIZIONE
Livello di sensibilità di umidità (MSL) 3 (168 ore)
ECCN 3A991D
HTSUS 8542.39.0001

L'uso generale di EP1C3T144C8N trasmette l'ingresso/uscita 144tqfp di CI Fpga 104 0
