L'uso generale di EP2C50F484C7N trasmette l'ingresso/uscita 484fbga di CI Fpga 294
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | EP2C50F484C7N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
|---|---|---|---|
| Digi-chiave programmabile: | Non verificato | Numero dei laboratori/CLBs: | 3158 |
| Numero degli elementi di logica/cellule: | 50528 | RAM Bits totale: | 594432 |
| Numero di ingresso/uscita: | 294 | Tensione - rifornimento: | 1.15V ~ 1.25V |
Descrizione di prodotto

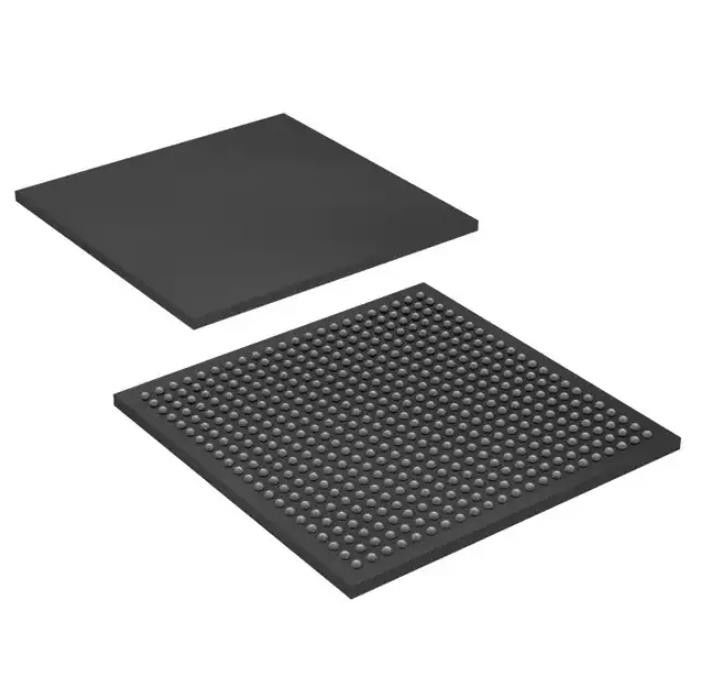

L'uso generale di EP2C50F484C7N trasmette l'ingresso/uscita 484fbga di CI Fpga 294
Gate array programmabile del campo di Cyclone® II (FPGA) IC 294 594432 50528 484-BGA
Specifiche di EP2C50F484C7N
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| FPGAs (gate array programmabile del campo) | |
| Mfr | Intel |
| Serie | Cyclone® II |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Numero dei laboratori/CLBs | 3158 |
| Numero degli elementi di logica/cellule | 50528 |
| RAM Bits totale | 594432 |
| Numero di ingresso/uscita | 294 |
| Tensione - rifornimento | 1.15V ~ 1.25V |
| Montaggio del tipo | Supporto di superficie |
| Temperatura di funzionamento | 0°C ~ 85°C (TJ) |
| Pacchetto/caso | 484-BGA |
| Pacchetto del dispositivo del fornitore | 484-FBGA (23x23) |
| Numero del prodotto di base | EP2C50 |
Caratteristiche di EP2C50F484C7N
■Architettura ad alta densità con 4.608 a 68.416 LEs
●M4K ha incluso i blocchetti di memoria
●Fino a 1,1 Mbits di RAM disponibile senza ridurre logica disponibile
●4.096 bit di memoria per blocco (4.608 bit per blocco compreso 512 bit di parità)
●Configurazioni variabili del porto di ×1, di ×2, di ×4, di ×8, di ×9, di ×16, di ×18, di ×32 e di ×36
●Vera operazione della doppia porta (si colto e si scrivono, due leggono, o due scrivono) per i modi ×1, ×2, ×4, ×8, ×9, ×16 e ×18
●Il byte permette a per l'immissione dei dati che maschera durante scrive
●Fino all'operazione 260-MHz
■Moltiplicatori inclusi
●Fino a 150 18 - i moltiplicatori pungenti del × 18 sono ciascuno configurabili come due indipendente 9 - moltiplicatori pungenti del × 9 con fino a 250-MHzperformance
●Registri facoltativi dell'uscita e dell'input
■Supporto avanzato dell'ingresso/uscita
●Supporto standard differenziale ad alta velocità dell'ingresso/uscita, compreso LVDS, RSDS, mini--LVDS, LVPECL, HSTL differenziale e differenziale SSTL
●Supporto standard asimmetrico dell'ingresso/uscita, compresi 2.5-V e 1.8-V, classi di SSTL I ed II, classi di 1.5-V e di 1.8-V HSTL I ed II, PCI 3.3-V e PCI-X 1,0, 3,3-, 2,5-, 1,8- e 1.5-V LVCMOS e 3,3-, 2,5- e 1.8-V LVTTL
●Conformità di interconnessione di interesse speciale del gruppo (SIG del PCI) del PCI del bus locale di specificazione componente periferica, di revisione 3,0 per l'operazione 3.3-V a 33 o 66 megahertz per 32 interfacce di 64 bit o -
●PCI Express con un TI esterno PHY e una funzione di Altera PCI Express ×1 Megacore®
●compatibilità di specificazione di 133-MHz PCI-X 1,0
●Il supporto esterno ad alta velocità di memoria, compreso la RDT, DDR2 e DSR SDRAM e QDRII SRAM ha supportato da calo nelle funzioni del IP MegaCore di Altera per facilità d'uso
●Tre registri dedicati per elemento dell'ingresso/uscita (IOE): un registro d'entrata, un registro dell'uscita ed uno uscita-permettono al registro
●Caratteristica programmabile della bus-tenuta
●Caratteristica programmabile di forza dell'azionamento dell'uscita
●Ritardi programmabili dal perno alla matrice di logica o di IOE
●Banca dell'ingresso/uscita che raggruppa per regolazioni della banca unica di VREF e/o di VCCIO
●Contributo standard dell'ingresso/uscita di MultiVolt™ a 1,5-, 1,8-, 2,5- e 3,3 interfacce
●Supporto caldo-socketing di operazione
●Di tre stati con debole tiri su sui perni dell'ingresso/uscita prima e durante la configurazione
●Uscite programmabili dello aperto scolo
●Serie del su chip di sostegno di termine
VCCA & terra di EP2C50F484C7N
■Utilizzi gli aerei separati di potere di VCCA
■Usi un'isola divisa di VCCA all'interno dell'aereo di VCCINT
■Usi le tracce spesse di VCCA
Classificazioni dell'esportazione & ambientali di EP2C50F484C7N
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | RoHS compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
