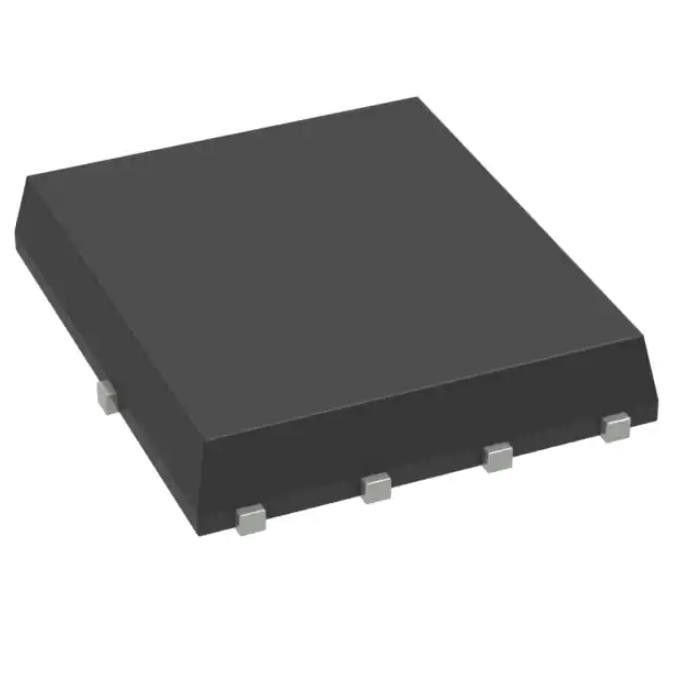

FDWS86380-F085 Circuito integrato Mosfet N-CH 80V 50A POWER56
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FDWS86380-F085 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | N-Manica |
|---|---|---|---|
| Tecnologia: | MOSFET (ossido di metallo) | Vuoti a tensione di fonte (Vdss): | 80 V |
| Corrente - scolo continuo (identificazione) @ 25°C: | 50A (TC) USART | Tensione di controllo (Max Rds On, Min Rds On): | 10V |
| RDS (massimo) @ sull'identificazione, Vgs: | 13.4mOhm @ 50A, 10V | Identificazione di Vgs (Th) (massimo) @: | 4V @ 250µA |
| Evidenziare: | FDWS86380-F085,circuito integrato Mosfet IC,N-CH 80V 50A POWER56 |
||
Descrizione di prodotto
FDWS86380-F085 Relè per uso generico Mosfet N-Ch 80v 50a Power56
Canale N 80 V 50 A (Tc) 75 W (Tj) Potenza a montaggio superficiale56
Specifiche diFDWS86380-F085
| TIPO | DESCRIZIONE |
| Categoria | Prodotti discreti a semiconduttore |
| Transistor | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | onsemi |
| Serie | Settore automobilistico, AEC-Q101, PowerTrench® |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Tipo FET | Canale N |
| Tecnologia | MOSFET (ossido di metallo) |
| Tensione drain-source (Vdss) | 80 V |
| Corrente - Scarico continuo (Id) @ 25°C | 50A (TC) |
| Tensione di pilotaggio (Max Rds On, Min Rds On) | 10 V |
| Rds On (Max) @ Id, Vgs | 13,4 mOhm a 50 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
| Carica di Gate (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Vgs (massimo) | ±20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 1440 pF a 40 V |
| Funzionalità FET | - |
| Dissipazione di potenza (massima) | 75W (Tj) |
| temperatura di esercizio | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | Potere56 |
| Confezione/caso | 8-PowerTDFN |
| Numero del prodotto di base | FDWS86380 |
Caratteristiche diFDWS86380-F085
• Tipo RDS(on) = 11,3 ma VGS = 10 V;ID = 50 A
• Tipo Qg(tot) = 20 nC a VGS = 10 V;ID = 50 A
• Capacità UIS
• Fianchi bagnabili per ispezione ottica automatica (AOI)
• Qualificato AEC−Q101 e compatibile con PPAP
• Questo dispositivo è privo di piombo, alogeni/BFR ed è conforme a RoHS
Applicazioni diFDWS86380-F085
• Controllo del motore automobilistico
• Gestione dell'apparato propulsore
• Azionamenti per solenoidi e motori
• Sterzo elettronico
• Motorino di avviamento/alternatore integrato
• Architetture a potenza distribuita e VRM
• Interruttore primario per sistemi a 12 V
Classificazioni ambientali e di esportazione diFDWS86380-F085
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
