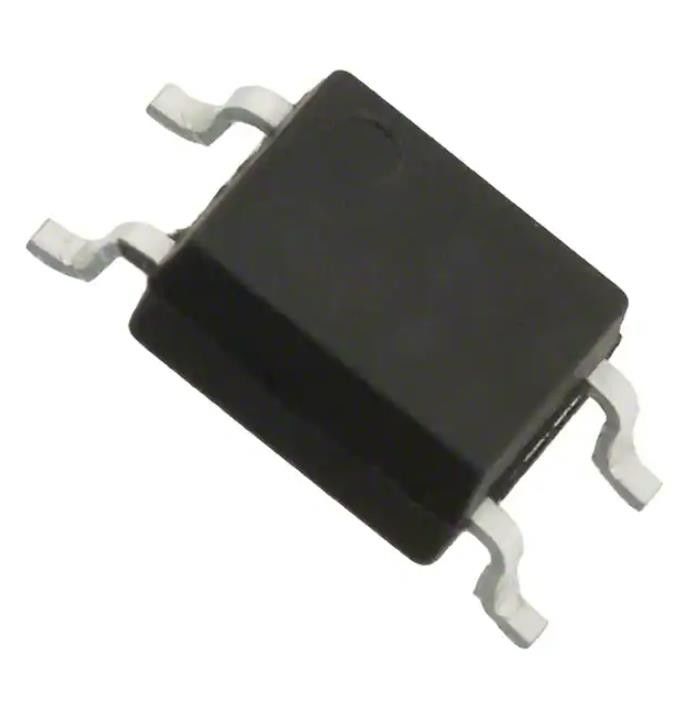

HCPL-181-00AE Optoiso Regolatore a commutazione IC 3.75KV TRANS 4MINIFLAT
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | HCPL-181-00AE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Numero dei canali: | 1 |
|---|---|---|---|
| Tensione - isolamento: | 3750Vrms | Rapporto di trasferimento corrente (min): | 80% @ 5mA |
| Rapporto di trasferimento corrente (massimo): | 160% @ 5mA | Tipo dell'uscita: | Transistor |
| Tempo di aumento/caduta (tipo): | 4µs, 3µs | Tipo introdotto: | CC |
| Evidenziare: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,regolatore di commutazione Optoiso |
||
Descrizione di prodotto
Specifiche diHCPL-181-00AE
| TIPO | DESCRIZIONE |
| Categoria | Isolatori |
| Optoisolatori | |
| Optoisolatori a transistor, uscita fotovoltaica | |
| Mfr | Broadcom Limited |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Numero di canali | 1 |
| Tensione - Isolamento | 3750Vrms |
| Rapporto di trasferimento corrente (minuto) | 80% a 5 mA |
| Rapporto di trasferimento corrente (massimo) | 160% a 5mA |
| Tempo di accensione/spegnimento (tipico) | - |
| Tempo di salita/discesa (tipico) | 4µs, 3µs |
| Tipo di ingresso | CC |
| Tipo di uscita | Transistor |
| Tensione - Uscita (max) | 80 V |
| Corrente - Uscita / Canale | 50mA |
| Tensione - Diretta (Vf) (Tip) | 1,2 V |
| Corrente - CC diretta (If) (Max) | 50 mA |
| Saturazione Vce (massima) | 200mV |
| temperatura di esercizio | -55°C ~ 100°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 4-SMD, ala di gabbiano |
| Pacchetto dispositivo fornitore | 4-Mini-appartamento |
| Numero del prodotto di base | HCPL-181 |
Caratteristiche diHCPL-181-00AE
• Rapporto di trasferimento corrente (CTR: minimo 50% a IF = 5 mA, VCE = 5V)
• Elevata tensione di isolamento ingresso-uscita (Viso = 3750 Vrms)
• Alta tensione collettore-emettitore (VCEO = 80V)
• Tempo di risposta (tr: tipico, 4 μs a VCE = 2V, IC = 2 mA, RL = 100• )
• Pacchetto mini-piatto (profilo 2,0 mm) in nastro e bobina pacchetto
• Approvato UL
• Approvazione CSA
• Approvazione IEC 60747-5-5
• Opzioni disponibili:
– IEC 60747-5-5 app
• Interfacce I/O per computer
• Apparecchi di sistema, strumenti di misura
• Trasmissione del segnale tra circuiti di diverso tipo potenziali e impedenze
• Circuito di retroazione nell'alimentatore
Classificazioni ambientali e di esportazione diHCPL-181-00AE
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
