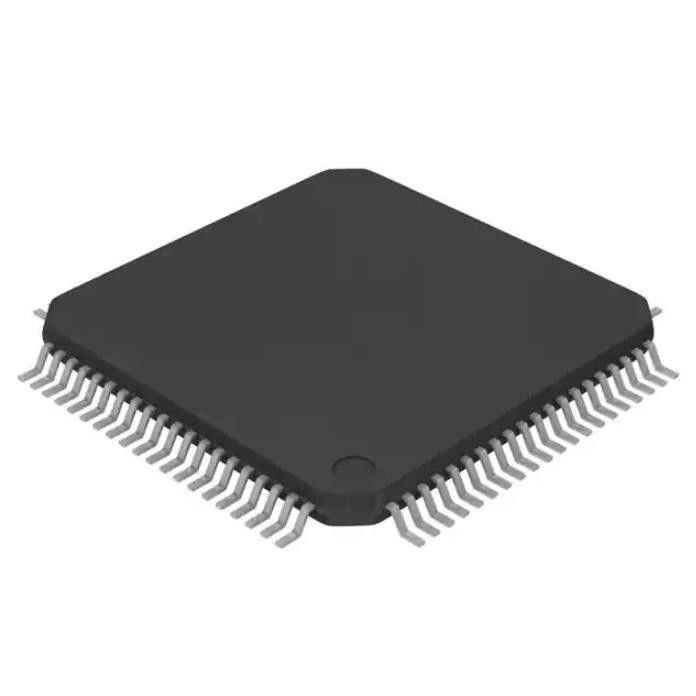

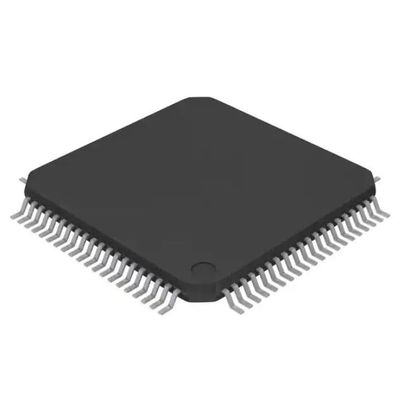

82V2042EPFG Scopo Relè Ic Telecom Interface 80tqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | 82V2042EPFG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
|---|---|---|---|
| Funzione: | Unità di interfaccia di linea (LIU) | Interfaccia: | LIU |
| Tensione - rifornimento: | 3.13V ~ 3.47V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 80-LQFP |
Descrizione di prodotto
Specifiche di82V2042EPFG
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Telecom | |
| Mfr | Renesas Electronics America Inc |
| Serie | - |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Funzione | Unità di interfaccia di linea (LIU) |
| Interfaccia | LIU |
| Tensione - Alimentazione | 3,13 V ~ 3,47 V |
| Corrente - Fornitura | - |
| temperatura di esercizio | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 80-LQFP |
| Pacchetto dispositivo fornitore | 80-TQFP (14x14) |
| Numero del prodotto di base | 82V2042 |
Caratteristiche di82V2042EPFG
• Interfacce di linea a corto raggio T1/E1/J1 a doppio canale
• Supporta HPS (Hitless Protection Switching) per la protezione 1+1 senza relè esterni
• Commutabilità programmabile T1/E1/J1 che consente una distinta base per qualsiasi condizione di linea
• Alimentazione singola da 3,3 V con tolleranza di 5 V sulle interfacce digitali
• Soddisfa o supera le specifiche in
- ANSI T1.102, T1.403 e T1.408
- ITU I.431, G.703, G.736, G.775 e G.823
-ETSI 300-166, 300-233 e TBR12/13
- AT&T Pub 62411
• Software programmabile o hardware selezionabile su:
- Modelli per modellare le onde
- Impedenza di terminazione linea (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Regolazione della forma arbitraria dell'impulso
- Posizione JA (Jitter Attenuator) (percorso di ricezione o percorso di trasmissione)
- Interfacce di sistema a binario singolo/doppio
- Codifica/decodifica linea B8ZS/HDB3/AMI
- Fronte attivo del clock di trasmissione (TCLK) e del clock di ricezione (RCLK)
- Livello attivo di trasmissione dati (TDATA) e ricezione dati (RDATA)
- Spegnimento del ricevitore o del trasmettitore
- Impostazione ad alta impedenza per driver di linea
- Generazione e rilevamento PRBS (Pseudo Random Bit Sequence) con 215-1 polinomi PRBS per E1
- Generazione e rilevamento QRSS (Quasi Random Sequence Signals) con polinomi QRSS 220-1 per T1/J1
- BPV a 16 bit (Violazione dell'impulso bipolare) / Zero in eccesso / Contatore errori PRBS o QRSS
- Loopback analogico, loopback digitale, loopback remoto e loopback in banda
• Sensibilità di ricezione adattiva fino a -20 dB (solo modalità host)
• Monitoraggio non intrusivo secondo la specifica ITU G.772
• Protezione da cortocircuito e diodo di protezione interno per driver di linea
• Rilevamento LOS (perdita di segnale) con livelli LOS programmabili (solo modalità host)
• Rilevamento AIS (segnale di indicazione di allarme).
• Interfaccia JTAG
• Supporta l'interfaccia di controllo seriale, le interfacce non multiplexate Motorola e Intel e la modalità di controllo hardware
• Pin compatibile con 82V2082 T1/E1/J1 Long Haul/Short Haul LIU e 82V2052E E1 Short Haul LIU
• Disponibile nelle opzioni del pacchetto TQFPGreen a 80 pin disponibili
L'IDT82V2042E può essere configurato come unità di interfaccia di linea a doppio canale T1, E1 o J1.L'IDT82V2042E esegue il ripristino di clock/dati, la decodifica della linea AMI/B8ZS/HDB3 e rileva e segnala le condizioni LOS.È disponibile un equalizzatore adattivo integrato per aumentare la sensibilità di ricezione e consentire la programmazione dei livelli LOS.Nel percorso di trasmissione è presente un codificatore AMI/B8ZS/HDB3 e un Waveform Shaper.C'è un attenuatore di jitter, che può essere posizionato nel percorso di ricezione o nel percorso di trasmissione.Anche l'attenuatore di jitter può essere disabilitato.L'IDT82V2042E supporta le interfacce di sistema Single Rail e Dual Rail.Per facilitare la manutenzione della rete, nel chip è integrato un circuito di generazione/rilevamento PRBS/QRSS e si possono impostare diversi tipi di loopback a seconda delle applicazioni.Quattro diversi tipi di impedenza di terminazione di linea, 75 Ω, 100 Ω, 110 Ω e 120 Ω sono selezionabili per canale.Il chip fornisce anche protezione da cortocircuito del driver e diodo di protezione interno e supporta la scansione dei confini JTAG.Il chip può essere controllato da software o hardware.L'IDT82V2042E può essere utilizzato in LAN, WAN, router, stazioni base wireless, IAD, IMA, IMAP, gateway, dispositivi di accesso Frame Relay, apparecchiature CSU/DSU, ecc.
Classificazioni ambientali e di esportazione di82V2042EPFG
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
