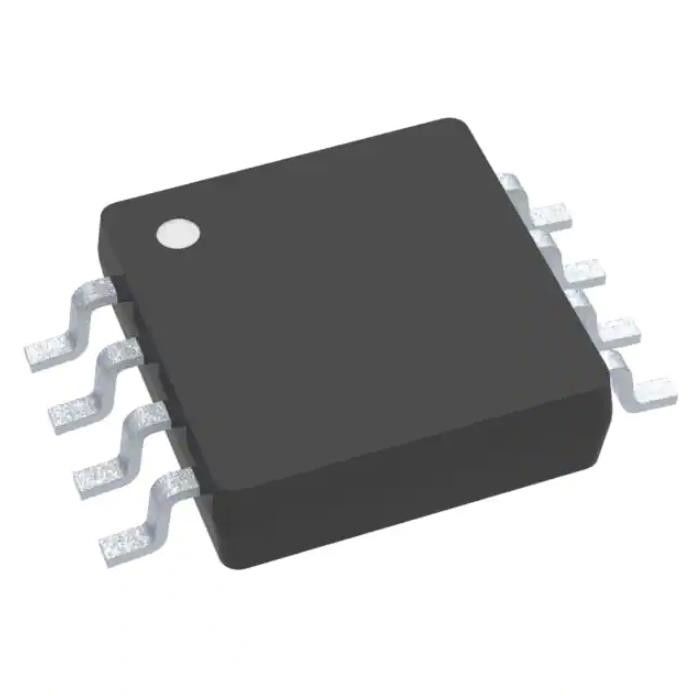

LM3478MM/NOPB Relè per uso generico Ic Reg Ctrlr Mult Top 8vssop
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM3478MM/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo dell'uscita: | Driver del transistor |
|---|---|---|---|
| Funzione: | Aumenti, aumenti/scendere | Configurazione di uscita: | Positivo |
| Topologia: | Boost, Flyback, SEPIC | Numero delle uscite: | 1 |
| Fasi di uscita: | 1 | Tensione - rifornimento (Vcc/Vdd): | 2.97V ~ 40V |
Descrizione di prodotto
LM3478MM/NOPB Relè per uso generico Ic Reg Ctrlr Mult Top 8vssop
Boost, flyback, regolatore SEPIC Uscita positiva Step-Up, Step-Up/Step-Down Controllore CC-CC IC 8-VSSOP
Specifiche diLM3478MM/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Controllori a commutazione CC CC | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di uscita | Driver a transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | Boost, Flyback, SEPIC |
| Numero di uscite | 1 |
| Fasi di uscita | 1 |
| Tensione - Alimentazione (Vcc/Vdd) | 2,97 V ~ 40 V |
| Frequenza - Commutazione | 100 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | 100% |
| Raddrizzatore sincrono | NO |
| Sincronizzazione orologio | NO |
| Interfacce seriali | - |
| Funzionalità di controllo | Abilita, Controllo frequenza |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) |
| Pacchetto dispositivo fornitore | 8-VSSOP |
| Numero del prodotto di base | LM3478 |
Caratteristiche diLM3478MM/NOPB
• Pacchetti VSSOP-8 e SOIC-8 a 8 lead
• Driver push-pull interno con capacità di corrente di picco di 1 A
• Limite di corrente e spegnimento termico
• Compensazione di frequenza ottimizzata con un condensatore e un resistore
• Soft Start interno
• Funzionamento in modalità corrente
• Blocco sottotensione con isteresi
• Creare un progetto personalizzato utilizzando LM3478 con WEBENCH Power Designer
Applicazioni DiLM3478MM/NOPB
• Sistemi di alimentazione distribuiti
• Caricabatterie
• Alimentatori offline
• Alimentatori per telecomunicazioni
• Sistemi di alimentazione per autoveicoli
• Ampio intervallo di tensione di alimentazione da 2,97 V a 40 V
• Frequenza di clock regolabile da 100 kHz a 1 MHz
• Riferimento interno 2,5% (sovratemperatura).
• Corrente di arresto di 10 µA (sovratemperatura)
• Sistemi di alimentazione distribuiti
• Caricabatterie
• Alimentatori offline
• Alimentatori per telecomunicazioni
• Sistemi di alimentazione per autoveicoli
• Ampio intervallo di tensione di alimentazione da 2,97 V a 40 V
• Frequenza di clock regolabile da 100 kHz a 1 MHz
• Riferimento interno 2,5% (sovratemperatura).
• Corrente di arresto di 10 µA (sovratemperatura)
Classificazioni ambientali e di esportazione diLM3478MM/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
