L'uso generale di LM5045SQX/NOPB trasmette l'interruttore offline 28wqfn interamente-Brdg di CI
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5045SQX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | isolamento dell'uscita: | Isolato |
|---|---|---|---|
| Commutatori interni: | Nessun | Topologia: | Ponte intero |
| Tensione - rifornimento (Vcc/Vdd): | 14V ~ 100V | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |

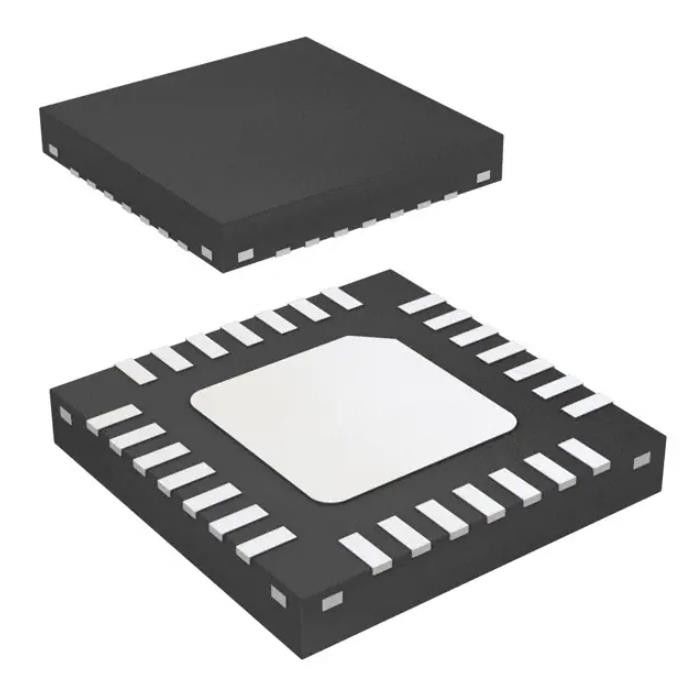

| Pacchetto/caso: | 28-WFQFN ha esposto il cuscinetto | Pacchetto del dispositivo del fornitore: | 28-WQFN (5x5) |
Descrizione di prodotto
L'uso generale di LM5045SQX/NOPB trasmette l'interruttore offline 28wqfn interamente-Brdg di CI
Topologia offline del Interamente ponte del convertitore fino a 2MHz 28-WQFN (5x5)
Specifiche di LM5045SQX/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Convertitori di CC di CA, commutatori offline | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Isolamento dell'uscita | Isolato |
| Commutatori interni | Nessun |
| Tensione - ripartizione | - |
| Topologia | Interamente ponte |
| Tensione - rifornimento (Vcc/Vdd) | 14V ~ 100V |
| Duty cycle | - |
| Frequenza - commutazione | Fino a 2MHz |
| Protezione dell'errore | Limitazione corrente, sopra la temperatura, sopra tensione |
| Caratteristiche di controllo | Controllo di frequenza, inizio morbido, sincronizzazione |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Pacchetto/caso | 28-WFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 28-WQFN (5x5) |
| Montaggio del tipo | Supporto di superficie |
| Numero del prodotto di base | LM5045 |
CARATTERISTICHE di LM5045SQX/NOPB
• Più alto regolatore per il piccolo fattore forma, convertitori di integrazione di potere ad alta densità
• Regolatore ad alta tensione di partenza
• La partenza intelligente del raddrizzatore di sincronizzazione permette Turnon lineare nei carichi di Prebiased
• Raddrizzatori sincroni disattivati nel modo di UVLO e nel modo del singhiozzo
• Due indipendenti, adeguamenti tempi morti del raddrizzatore sincrono programmabile
• Quattro driver a corrente forte del portone del ponte 2-A
• Interfaccia dell'accoppiatore ottico di Ampio-larghezza di banda
• Configurabile per il modo corrente o il controllo di modo di tensione
• Protezione effettuata in due modi di sovracorrente
• Oscillatore programmato resistenza 2-MHz
• Linea programmabile UVLO e OVP
Applicazioni di LM5045SQX/NOPB
• E-bici
• Militare: Radar e guerra elettronica
• Potere: Modulo di CC-CC delle Telecomunicazioni: Analogo
• Centrale telefonica privata (linea di accesso al centralino privato)
• Invertitori di energia solare
• Trasduttori di vettore
• Forni a microonde
• Regresso punto a punto di microonda
• Potere: Le Telecomunicazioni/rifornimento del server AC/DC: Regolatore doppio: Analogo
• Micro-invertitori solari
• TETRA stazioni base
• Lavatrice: Inferiore
Classificazioni dell'esportazione & ambientali di LM5045SQX/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
