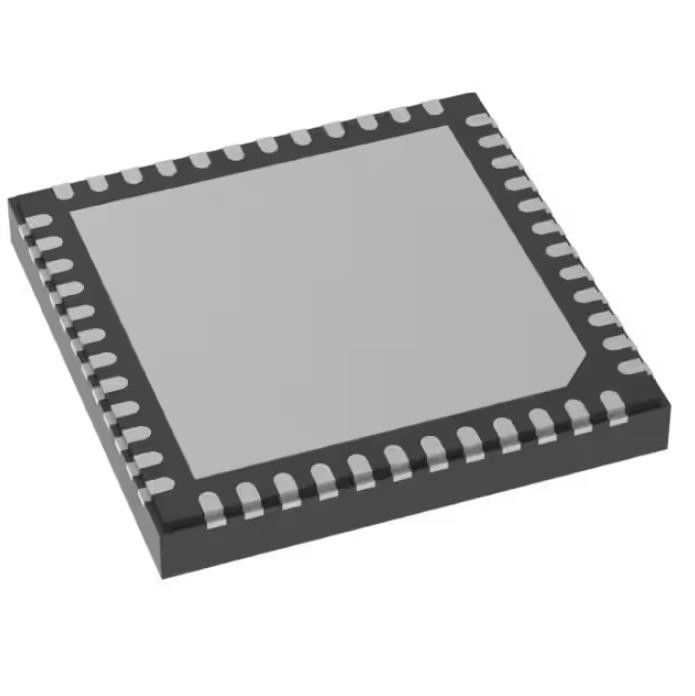

LM5127QRGZRQ1 Relè per uso generico 42v Wide-Vin Triple Buck e Boo
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5127QRGZRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo dell'uscita: | Driver del transistor |
|---|---|---|---|
| Funzione: | Step-Up, Step-Down, Step-Up/Step-Down | Configurazione di uscita: | Positivo |
| Topologia: | Dollaro, spinta, SEPIC | Numero delle uscite: | 3 |
| Fasi di uscita: | 1 | Tensione - rifornimento (Vcc/Vdd): | 0.8V ~ 42V |
Descrizione di prodotto
LM5127QRGZRQ1 Relè per uso generico 42v Wide-Vin Triple Buck e Boo
Buck, Boost, SEPIC Regolatore Uscita positiva Step-Up, Step-Down, Step-Up/Step-Down Controllore CC-CC IC 48-VQFN (7x7)
Specifiche di LM5127QRGZRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Controllori a commutazione CC CC | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di uscita | Driver a transistor |
| Funzione | Step-Up, Step-Down, Step-Up/Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | Buck, Boost, SEPIC |
| Numero di uscite | 3 |
| Fasi di uscita | 1 |
| Tensione - Alimentazione (Vcc/Vdd) | 0,8 V ~ 42 V |
| Frequenza - Commutazione | 100 kHz ~ 2,2 MHz |
| Ciclo di lavoro (massimo) | 94% |
| Raddrizzatore sincrono | NO |
| Sincronizzazione orologio | SÌ |
| Interfacce seriali | - |
| Funzionalità di controllo | Limite corrente, Abilitazione, Controllo frequenza, Soft Start |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale, fianco bagnabile |
| Confezione/caso | 48-VFQFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 48-VQFN (7x7) |
| Numero del prodotto di base | LM5127 |
Caratteristiche diLM5127QRGZRQ1
• Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura 1: da –40°C a +125°C, TA
• Capacità di sicurezza funzionale
– Documentazione disponibile per aiutare la progettazione del sistema di sicurezza funzionale
• Adatto a varie architetture e scalabile
– Controllori sincroni a tripla uscita
– Topologia flessibile
• CH1: topologia boost/buck
• CH2, CH3: due topologia buck monofase/dualphaseinterleaved
– Abilita pin e indicatore PGOOD per canale
– Monitoraggio della batteria con QI basso opzionale
• Ampio raggio d'azione per applicazioni automobilistiche
– Intervallo operativo di ingresso da 3,8 V a 42 V
– Ingresso boost minimo 0,8 V quando BIAS ≥ 3,8 V
– Uscita boost: regolabile fino a 42 V
– Uscita buck: fissa 3,3 V, 5 V o adj.0,8-42V
– Operazione di bypass quando VSUPPLY>VLOAD (boost)
– Operazione LDO quando VSUPPLY ≈ VLOAD (buck)
• Consumo minimo della batteria
– Corrente di spegnimento ≤ 2,8 μA
– Passaggio automatico alla modalità sleep a basso QI
– Batteria scarica durante il sonno
• IQ≤ 14 μA quando 3,3 V buck attivo
• IQ≤ 22 μA quando 3,3 V e 5 V buck attivi
• IQ≤ 32 μA quando 3,3 V, 5 V buck on e boost in bypass
– Elevata efficienza utilizzando potenti driver a 5 V
– Regolatori VCC e VDD a doppio ingresso
• Soluzione piccola ed economica
– Frequenza massima di commutazione 2,2 MHz
– Diodo di avvio interno (boost)
– Limite di corrente di picco costante
– Supporta il rilevamento della corrente dell'induttore DCR
– QFN-48 con fianchi bagnabili
• Evitare interferenze e diafonia nella banda AM
– Sincronizzazione dell'orologio opzionale
– Frequenza di commutazione da 100 kHz a 2,2 MHz
– Modalità di commutazione selezionabile (FPWM, diodeemulazione e modalità skip)
• Mitigazione EMI
– Spettro di diffusione programmabile opzionale
• Programmabilità e flessibilità
– Sveglia programmabile e soglia del sonno
– Programmazione dinamica della frequenza di commutazione
– Tempo di avvio graduale regolabile
– Uscita regolabile utilizzando un riferimento di 0,8 V ±1%.
– Controllo adattativo dei tempi morti
• Funzioni di protezione integrate
– Protezione da sovracorrente
• Limite di corrente di picco ciclo per ciclo
• Protezione in modalità singhiozzo opzionale (buck)
• Protezione in modalità latch-off opzionale (buck)
- Protezione da sovratensione
– Protezione da cortocircuito HB-SW (boost)
– Arresto termico
ApplicazioniDiLM5127QRGZRQ1
• Infotainment automobilistico/cluster
• Elettronica / illuminazione per carrozzerie automobilistiche
• ADAS automobilistico
Classificazioni ambientali e di esportazione diLM5127QRGZRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Non applicabile |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
