LM5164QDDATQ1 Tvs Diodo Smd 296-Lm5164qddatq1tr-Nd Ic Regolatore di Potenza
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5164QDDATQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Funzione: | Scendere |
|---|---|---|---|
| Configurazione di uscita: | Positivo | Topologia: | Dollaro |
| Tipo dell'uscita: | regolabile | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 6V | Tensione - introdotta (massimo): | 100V |
Descrizione di prodotto
LM5164QDDATQ1 Tvs Diodo Smd 296-Lm5164qddatq1tr-Nd Ic Regolatore di Potenza
Buck Regolatore a commutazione IC Positivo Regolabile 1,2V 1 uscita 1A 8-PowerSOIC (0,154", 3,90mm di larghezza)
Specifiche di LM5164QDDATQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 6v |
| Tensione - Ingresso (max) | 100 V |
| Tensione - Uscita (Min/Fisso) | 1,2 V |
| Tensione - Uscita (max) | 100 V |
| Corrente - Uscita | 1A |
| Frequenza - Commutazione | Fino a 1MHz |
| Raddrizzatore sincrono | SÌ |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

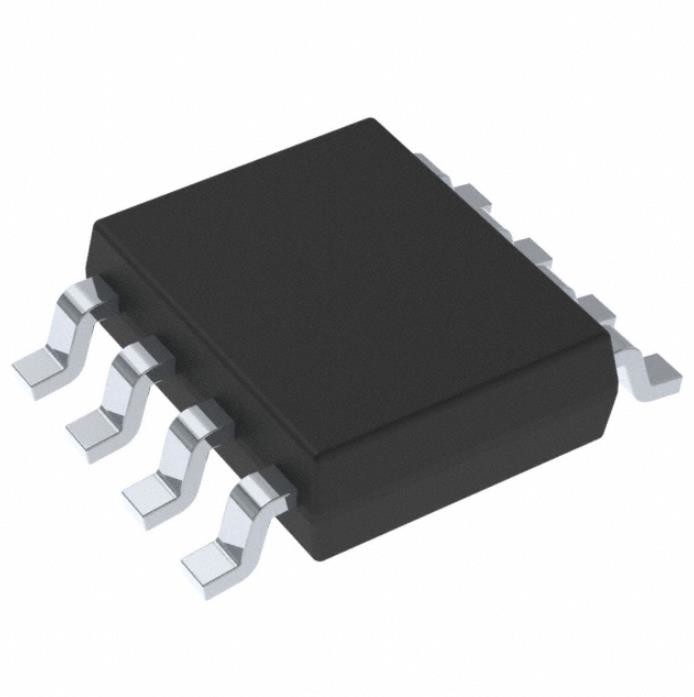

| Confezione/caso | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | PowerPad 8-SO |
| Numero del prodotto di base | LM5164 |
Caratteristiche diLM5164QDDATQ1
• Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura del dispositivo 1: da –40°C a +125°C, intervallo di temperatura ambiente
• Progettato per applicazioni affidabili e robuste
– Ampio intervallo di tensione di ingresso da 6 V a 100 V
– Intervallo di temperatura di giunzione: da –40°C a +150°C
– Risolto il problema con il timer di avvio graduale interno di 3 ms
– Protezione dai limiti di corrente di picco e di valle
– Ingresso UVLO e protezione termica
• Adatto per alimentatori automobilistici scalabili
– Bassi tempi di attivazione e disattivazione minimi di 50 ns
– Frequenza di commutazione regolabile fino a 1 MHz
– Emulazione del diodo per un'elevata efficienza a basso carico
– Corrente di riposo in ingresso a vuoto da 10,5 µA
– Corrente di riposo di arresto di 3 µA
– Ottimizzato per lo standard CISPR 25 EMI
• L'integrazione riduce le dimensioni ei costi della soluzione
– Architettura di controllo della modalità COT
– Lo switch buck NFET integrato da 0,725 Ω supporta un'ampia gamma di cicli di lavoro
– Il raddrizzatore sincrono NFET da 0,34 Ω integrato elimina il diodo Schottky esterno
– Riferimento di tensione interno 1,2 V
– Nessun componente di compensazione del loop
– Regolatore di polarizzazione VCC interno e diodo di avvio
• Creare un design personalizzato utilizzando WEBENCH® power designer
ApplicazioniDiLM5164QDDATQ1
• Alimentazioni di polarizzazione della centralina ibrida leggera a 48 V per autoveicoli
• Convertitori CC/CC per autoveicoli
• Compressori HVAC automobilistici e riscaldatori PTC
Classificazioni ambientali e di esportazione diLM5164QDDATQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
