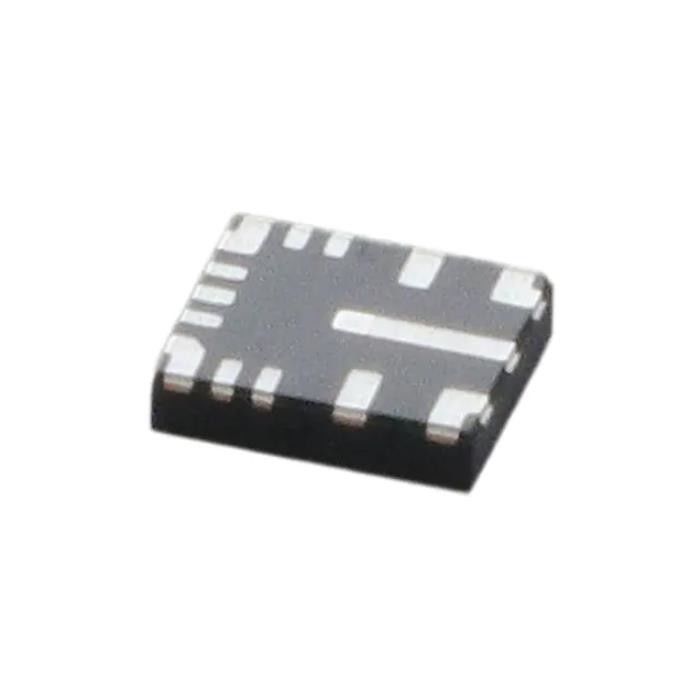

LM61460AASQRJRRQ1 Tvs Diodo Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Materiale di produzione
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM61460AASQRJRRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Funzione: | Scendere |
|---|---|---|---|
| Configurazione di uscita: | Positivo | Topologia: | Dollaro |
| Tipo dell'uscita: | regolabile | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 3V | Tensione - introdotta (massimo): | 36V |
Descrizione di prodotto
LM61460AASQRJRRQ1 Tvs Diodo Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Materiale di produzione
Regolatore a commutazione buck IC Positivo regolabile 1 V 1 uscita 6 A 14-VFQFN
Specifiche di LM61460AASQRJRRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 3v |
| Tensione - Ingresso (max) | 36V |
| Tensione - Uscita (Min/Fisso) | 1V |
| Tensione - Uscita (max) | 34,2 V |
| Corrente - Uscita | 6A |
| Frequenza - Commutazione | 200 kHz ~ 2 MHz |
| Raddrizzatore sincrono | SÌ |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale, fianco bagnabile |
| Confezione/caso | 14-VFQFN |
| Pacchetto dispositivo fornitore | 14-VQFN-HR (4x3.5) |
| Numero del prodotto di base | LM61460 |
Caratteristiche diLM61460AASQRJRRQ1
• Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura 1: da –40°C a +150°C, TJ
• Capacità di sicurezza funzionale
– Documentazione disponibile per aiutare la progettazione del sistema di sicurezza funzionale
• Ottimizzato per requisiti EMI ultra bassi
– Il pacchetto Hotrod™ e il percorso di input parallelo riducono al minimo lo squillo del nodo di commutazione
– Lo spettro esteso riduce le emissioni di picco
– Tempo di salita del nodo SW regolabile
• Progettato per applicazioni automobilistiche
– Supporta lo scarico del carico automobilistico a 42 V
– Precisione di regolazione dell'uscita totale ±1%.
– VOUT regolabile da 1 V al 95% di VIN
– Dropout da 0,4 V con carico da 4 A (tipico)
• Conversione di potenza ad alta efficienza a tutti i carichi
– Corrente a vuoto 7 µA a 13,5 VIN, 3,3 VOUT
– 83% di efficienza PFM a 1 mA, 13,5 VIN, 5 VOUT
– Opzione di polarizzazione esterna per una migliore efficienza
• Adatto per alimentatori scalabili
– Perno compatibile con:
• LM61440-Q1 (36 V, 4 A, fSW regolabile)
• LM62440-Q1 (36 V, 4 A, fSW fisso)
• LMQ61460-Q1 (36 V, 6 A, calotte interne)
ApplicazioniDiLM61460AASQRJRRQ1
• Infotainment automobilistico e cluster: unità principale, hub multimediale, carica USB, display
• ADAS automotive ed elettronica della carrozzeria
Classificazioni ambientali e di esportazione diLM61460AASQRJRRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
