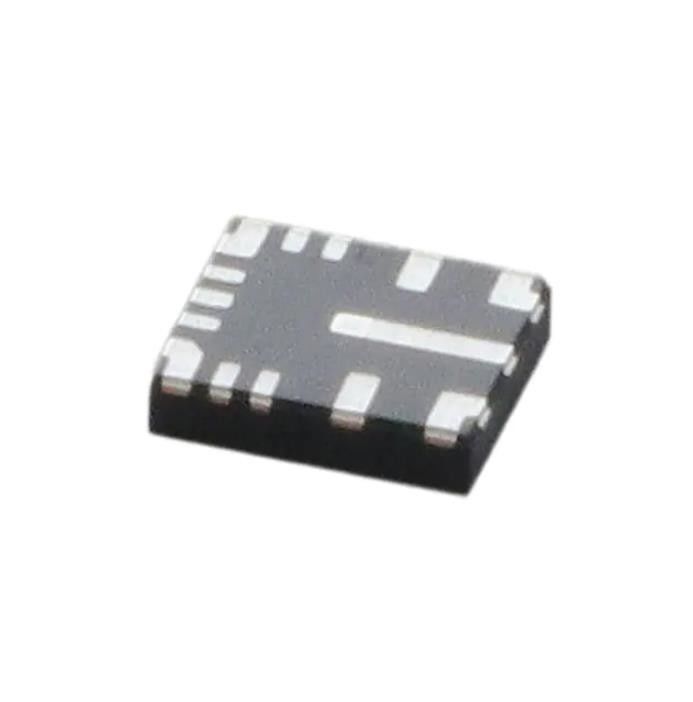

LMQ61460AASRJRR Tvs Diodo SMD industriale da 3 V a 36 V, 6 A, basso 296-Lmq61460aasrjrrct-Nd
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LMQ61460AASRJRR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Topologia: | Dollaro | Tipo dell'uscita: | regolabile |
|---|---|---|---|
| Numero delle uscite: | 1 | Tensione - introdotta (min): | 3V |
| Tensione - introdotta (massimo): | 36V | Tensione - uscita (min/riparato): | 1V |
| Tensione - uscita (massima): | 34.2V | Corrente - uscita: | 6A |
Descrizione di prodotto
LMQ61460AASRJRR Tvs Diodo SMD industriale da 3 V a 36 V, 6 A, basso 296-Lmq61460aasrjrrct-Nd
Regolatore a commutazione buck IC Positivo regolabile 1 V 1 uscita 6 A 14-VFQFN
Specifiche diLMQ61460AASRJRR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 3v |
| Tensione - Ingresso (max) | 36V |
| Tensione - Uscita (Min/Fisso) | 1V |
| Tensione - Uscita (max) | 34,2 V |
| Corrente - Uscita | 6A |
| Frequenza - Commutazione | 200 kHz ~ 2,2 MHz |
| Raddrizzatore sincrono | SÌ |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale, fianco bagnabile |
| Confezione/caso | 14-VFQFN |
| Pacchetto dispositivo fornitore | 14-VQFN-HR (4x3.5) |
| Numero del prodotto di base | LMQ61460 |
Caratteristiche diLMQ61460AASRJRR
• Capacità di sicurezza funzionale
– Documentazione disponibile per aiutare la progettazione del sistema di sicurezza funzionale
• Ottimizzato per requisiti EMI estremamente bassi
– Il pacchetto Hotrod™ riduce al minimo lo squillo del nodo di commutazione
– I condensatori di bypass interni riducono le EMI
– Il percorso di ingresso parallelo riduce al minimo l'induttanza parassita
– Lo spettro esteso riduce le emissioni di picco
– Tempo di salita del nodo di commutazione regolabile
• Progettato per applicazioni robuste
– Supporta transitori a 42 V
– Dropout da 0,4 V con carico da 4 A (tipico)
• Conversione di potenza ad alta efficienza a tutti i carichi
– Corrente a vuoto 7 µA a 13,5 VIN, 3,3 VOUT
– 90% di efficienza PFM a 1 mA, 13,5 VIN, 5 VOUT
– Bassa resistenza MOSFET ON
• RDS_ON_HS = 41 mΩ (tipico)
• RDS_ON_LS = 21 mΩ (tipico)
• Opzione di polarizzazione esterna per una maggiore efficienza
• Perno compatibile con:
– LM61460 (36 V, 6 A)
• Utilizzare il modulo TPSM63606 per accelerare il time-to-market
ApplicazioniDiLMQ61460AASRJRR
• USB di tipo C
• Robot industriale: scheda CPU
• PC industriale: computer a scheda singola
• Strumentazione di prova e misura
• Applicazioni di riduzione del VIN per uso generico
Classificazioni ambientali e di esportazione diLMQ61460AASRJRR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
