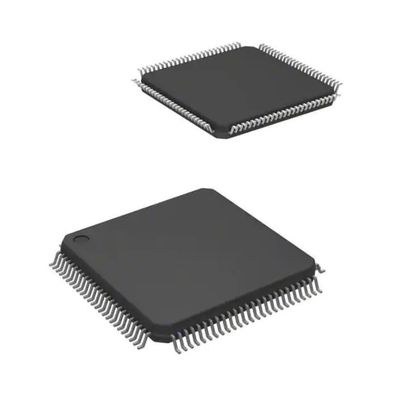

LPC54606J512BD100E Tvs Diodo Smd Ic Mcu 32bit 512kb Flash 100lqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LPC54606J512BD100E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di ingresso/uscita: | 64 | Capacità di memoria di programma: | 512KB (512K x 8) |
|---|---|---|---|
| Tipo di memoria di programma: | FLASH | Dimensione di EEPROM: | 16K x 8 |
| RAM Size: | 200K x 8 | Tensione - rifornimento (Vcc/Vdd): | 1.71V ~ 3.6V |
| Convertitori di dati: | A/D 12x12b | Tipo dell'oscillatore: | Interno |
Descrizione di prodotto
ARM® Cortex®-M4 LPC546xx Microcontroller CI 32 bit Single-Core 180 MHz 512 KB (512 K x 8) FLASH 100-LQFP (14x14)
Specifiche diLPC54606J512BD100E
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | NXP USA Inc. |
| Serie | LPC546xx |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | ARM® Cortex®-M4 |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 180 Mhz |
| Connettività | CANbus, Ethernet, I²C, SPI, UART/USART, USB |
| Periferiche | Rilevamento/ripristino di interruzione di corrente, DMA, I²S, POR, PWM, WDT |
| Numero di I/O | 64 |
| Dimensioni della memoria del programma | 512KB (512K x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 16K x 8 |
| Dimensioni RAM | 200K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,71 V ~ 3,6 V |
| Convertitori di dati | A/D 12x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 100-LQFP |
| Pacchetto dispositivo fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | LPC54606 |
Caratteristiche diLPC54606J512BD100E
• Core ARM Cortex-M4 (versione r0p1):
• Processore ARM Cortex-M4, funzionante a una frequenza fino a 220 MHz.
• I dispositivi LPC5460x/61x funzionano a frequenze CPU fino a 180 MHz.Il dispositivo LPC54628 funziona a frequenze della CPU fino a 220 MHz.
• Unità a virgola mobile (FPU) e unità di protezione della memoria (MPU).
• NVIC (Nested Vectored Interrupt Controller) integrato in ARM Cortex-M4.
• Ingresso interrupt non mascherabile (NMI) con a
selezione delle fonti.
• Serial Wire Debug (SWD) con sei punti di interruzione delle istruzioni, due comparatori letterali e quattro punti di controllo.Include Serial Wire Output e ETM Trace per funzionalità di debug migliorate e un contatore di timestamp di debug.
• Timer tick di sistema
ApplicazioniDiLPC54606J512BD100E
• Alimentazione singola da 1,71 V a 3,6 V.
• Ripristino all'accensione (POR).
• Brown-Out Detect (BOD) con soglie separate per interrupt e ripristino forzato.
• Scansione di confine JTAG supportata.
• Numero di serie univoco del dispositivo a 128 bit per l'identificazione.
• Intervallo di temperatura di esercizio da ?40 °C a +105 °C.
• Disponibile nei package TFBGA180, TFBGA100, LQFP208 e LQFP100.
Classificazioni ambientali e di esportazione diLPC54606J512BD100E
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
