M4A5-128/64-7VNC Tvs Diodo Smd M4a5-128/64-7vnc 220-1831-Nd
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | M4A5-128/64-7VNC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | ispMACH® 4A | Pacchetto: | Vassoio |
|---|---|---|---|
| Stato del prodotto: | Non per le nuove progettazioni | Digi-chiave programmabile: | Non verificato |
| Tipo programmabile: | Nel sistema programmabile | Tpd di tempo di ritardo (1) massimo: | 7,5 NS |
| Rifornimento di tensione - interno: | 4.75V ~ 5.25V | Numero di Macrocells: | 128 |
Descrizione di prodotto
M4A5-128/64-7VNC Tvs Diodo Smd M4a5-128/64-7vnc 220-1831-Nd

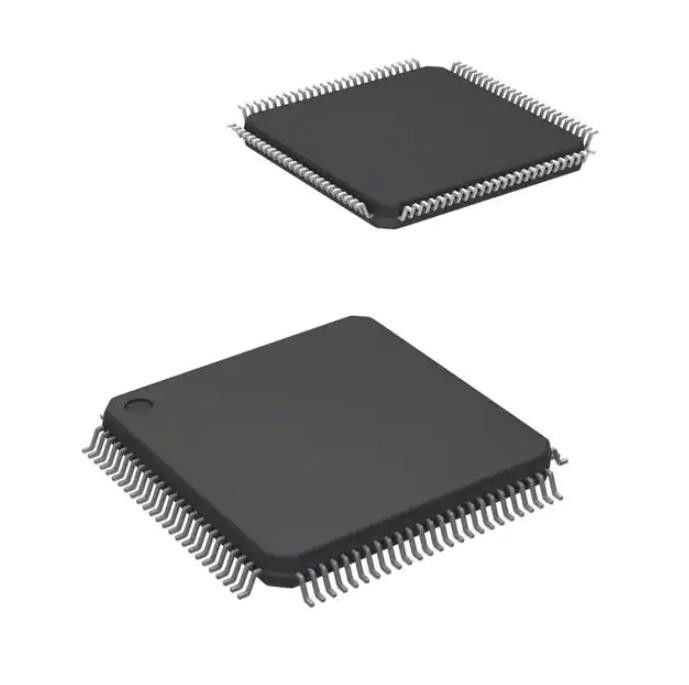

CI CPLD 128MC 7.5NS 100TQFP
Specifiche diM4A5-128/64-7VNC
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| CPLD (dispositivi logici programmabili complessi) | |
| Mfr | Lattice Semiconductor Corporation |
| Serie | ispMACH® 4A |
| Pacchetto | Vassoio |
| Stato del prodotto | Non per nuovi design |
| Digi-Key programmabile | Non verificato |
| Tipo programmabile | Nel sistema programmabile |
| Tempo di ritardo tpd(1) max | 7,5 n |
| Alimentazione di tensione - Interna | 4,75 V ~ 5,25 V |
| Numero di macrocelle | 128 |
| Numero di I/O | 64 |
| temperatura di esercizio | 0°C ~ 70°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 100-LQFP |
| Pacchetto dispositivo fornitore | 100-TQFP (14x14) |
| Numero del prodotto di base | M4A5-128 |
Caratteristiche diM4A5-128/64-7VNC
◆ Famiglie E2 CMOS 3,3 V e 5 V CPLD ad alte prestazioni
◆ Architettura flessibile per progettazioni logiche rapide
— Eccellente funzione First-Time-FitTM e refit
— Prestazioni SpeedLockingTM per temporizzazione fissa garantita
— Matrici di switch centrali, di ingresso e di uscita per il 100% di instradabilità e il 100% di mantenimento della piedinatura
◆ Alta velocità
— 5.0ns tPD commerciale e 7.5ns tPD industriale
— 182MHz fCNT
◆ da 32 a 512 macrocelle;32 a 768 registri
◆ Da 44 a 388 pin nei package PLCC, PQFP, TQFP, BGA, fpBGA e caBGA
◆ Architettura flessibile per un'ampia gamma di stili di progettazione
— Registri D/T e chiavistelli
— Modalità sincrona o asincrona
— Registri di ingresso dedicati
— Polarità programmabile
— Ripristino/scambio preimpostazioni
◆ Funzionalità avanzate per una facile integrazione del sistema
— Operazioni conformi a JEDEC da 3,3 V e 5 V
— Conforme a JTAG (IEEE 1149.1) per i test Boundary Scan
— Programmazione nel sistema JTAG da 3,3 V e 5 V
— Conforme PCI (gradi di velocità -5/-55/-6/-65/-7/-10/-12)
— Sicuro per progetti di sistemi con tensione di alimentazione mista
— Ingressi e I/O pull-up o Bus-FriendlyTM programmabili
— Hot socketing
— Bit di sicurezza programmabile
— Controllo della velocità di risposta delle singole uscite
◆ Il processo CMOS E2 avanzato fornisce soluzioni ad alte prestazioni e convenienti
◆ Opzioni pacchetto senza piombo
ApplicazioniDiM4A5-128/64-7VNC
◆ Array prodotto-termine
◆ Allocatore logico
◆ Macrocelle
◆ Matrice degli interruttori di uscita
◆ Celle I/O
◆ Matrice di switch di ingresso
◆ Generatore di clock
Classificazioni ambientali e di esportazione diM4A5-128/64-7VNC
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
