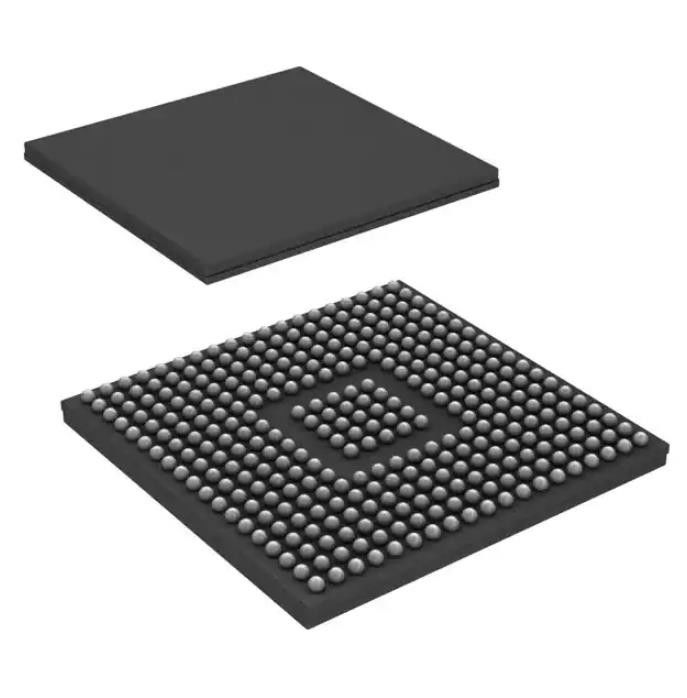

S5LS20216ASZWTQQ1 Microcontrollore IC 16/32B 2MB FLASH 337NFBGA
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | S5LS20216ASZWTQQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | Automobilistico, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
|---|---|---|---|
| Pacchetto: | Vassoio | Stato del prodotto: | Non per le nuove progettazioni |
| Digi-chiave programmabile: | Non verificato | Unità di elaborazione del centro: | ARM® Cortex®-R4F |
| Capacità di memoria: | 16/32-Bit | Velocità: | 160MHz |
| Evidenziare: | S5LS20216ASZWTQQ1,337NFBGA Microcontrollore IC,2MB Microcontrollore IC |
||
Descrizione di prodotto
S5LS20216ASZWTQQ1 Resistori di rilevamento corrente Ic Mcu 16/32b 2mb Flash 337nfbga
ARM® Cortex®-R4F Automotive, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R Microcontrollore in CI 16/32-Bit 160MHz 2MB (2M x 8) FLASH 337-NFBGA (16x16)
Specifiche diS5LS20216ASZWTQQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Strumenti texani |
| Serie | Automotive, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
| Pacchetto | Vassoio |
| Stato del prodotto | Non per nuovi design |
| Digi-Key programmabile | Non verificato |
| Processore principale | ARM® Cortex®-R4F |
| Dimensione del nucleo | 16/32 bit |
| Velocità | 160MHz |
| Connettività | CANbus, EBI/EMI, LINbus, SCI, SPI, UART/USART |
| Periferiche | DMA, POR |
| Numero di I/O | 115 |
| Dimensioni della memoria del programma | 2MB (2M x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 160K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,35 V ~ 1,65 V |
| Convertitori di dati | A/D 24x12b |
| Tipo di oscillatore | Esterno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 337-LFGBA |
| Pacchetto dispositivo fornitore | 337-NFGA (16x16) |
| Numero del prodotto di base | S5LS20216 |
Caratteristiche diS5LS20216ASZWTQQ1
• Grado automobilistico ad alte prestazioni
Microcontrollore per applicazioni critiche per la sicurezza
– Dual CPU in esecuzione in Lockstep
– ECC su Flash e SRAM
– CPU e memoria BIST (Built-In Self Test)
– Modulo di segnalazione errori (ESM) con pin di errore
• CPU RISC ARM® Cortex™-R4F a 32 bit
– Efficiente 1,6 DMIPS/MHz con pipeline a 8 stadi
– Unità a virgola mobile con precisione singola/doppia
– Unità di protezione della memoria (MPU)
– Architettura aperta con supporto di terze parti
• Caratteristiche operative
– Clock di sistema fino a 160 MHz
– Tensione di alimentazione del nucleo (VCC): 1,5 V
– Tensione di alimentazione I/O (VCCIO): 3,3 V
• Memoria integrata
– Flash da 1 MB o 2 MB con ECC
– 128K-Byte o 160K-Byte RAM con ECC
• Molteplici interfacce di comunicazione tra cui
FlexRay, CAN e LIN
• Timer NHET e 2 ADC a 12 bit
• Interfaccia di memoria esterna (EMIF)
– Dati a 16 bit, indirizzo a 22 bit, 4 selezioni di chip
• Architettura comune della piattaforma TMS470/570
– Mappa della memoria coerente in tutta la famiglia
– Timer del sistema operativo con interruzione in tempo reale (RTI).
– Modulo di interrupt vettoriale (VIM)
– Cyclic Redundancy Checker (CRC, 2 canali)
• Controller di accesso diretto alla memoria (DMA).
– 32 richieste DMA e 16 canali/controllo
Pacchetti
– Parità sulla memoria dei pacchetti di controllo
– Unità di protezione della memoria dedicata (MPU)
• Blocco di fase con pin zero modulato in frequenza
Modulo di clock basato su Loop (FMzPLL).
– Monitor dell'oscillatore e del clock PLL
• Fino a 115 pin IO periferici
– 16 GIO dedicati - 8 con interrupt esterni
– Orologio esterno programmabile (ECLK)
Applicazioni DiS5LS20216ASZWTQQ1
Pacchetti supportati
– Pacchetto piatto quadruplo a 144 pin (PGE) [verde]
– 337-Pin Ball Grid Array (ZWT) [Verde]
• Risorse della comunità
– Comunità online TI E2E™
Classificazioni ambientali e di esportazione diS5LS20216ASZWTQQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
