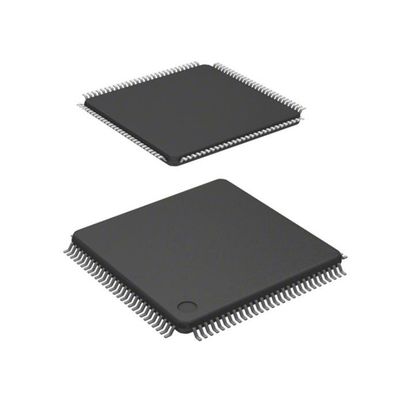

Resistenze correnti CI Mcu 16bit 384kb 112lqfp istantaneo di senso di S912XEQ384J3VALR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | S912XEQ384J3VALR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | NXP USA Inc. | Serie: | HCS12X |
|---|---|---|---|
| Pacchetto: | Nastro & bobina (TR) | Stato del prodotto: | Attivo |
| Digi-chiave programmabile: | Non verificato | Unità di elaborazione del centro: | HCS12X |
| Capacità di memoria: | 16 bit | Velocità: | 50MHz |
Descrizione di prodotto
Resistenze correnti CI Mcu 16bit 384kb 112lqfp istantaneo di senso di S912XEQ384J3VALR
16 bit 50MHz 384KB (384K x 8) 112-LQFP ISTANTANEO (20x20) di IC del microcontroller di HCS12X HCS12X
Specifiche di S912XEQ384J3VALR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | NXP USA Inc. |
| Serie | HCS12X |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | HCS12X |
| Capacità di memoria | 16 bit |
| Velocità | 50MHz |
| Connettività | CANbus, EBI/EMI, ² C, IrDA, SCI, SPI di I |
| Unità periferiche | LVD, POR, PWM, WDT |
| Numero di ingresso/uscita | 91 |
| Capacità di memoria di programma | 384KB (384K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 4K x 8 |
| RAM Size | 24K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.72V ~ 5.5V |
| Convertitori di dati | A/D 16x12b |
| Tipo dell'oscillatore | Esterno |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 112-LQFP |
| Pacchetto del dispositivo del fornitore | 112-LQFP (20x20) |
| Numero del prodotto di base | S912 |
CARATTERISTICHE di S912XEQ384J3VALR
1. Opzioni della LATTA:
Le versioni con 5 moduli della LATTA avranno CAN0, CAN1, CAN2, CAN3 e CAN4.
Le versioni con 4 moduli della LATTA avranno CAN0, CAN1, CAN2 andCAN4.
Le versioni con 3 moduli della LATTA avranno CAN0, CAN1 e CAN4.
Le versioni con 2 moduli della LATTA avranno CAN0 e CAN4.
Le versioni con 1 modulo della LATTA avranno CAN0.
2. Opzioni di SCI:
Le versioni con 8 moduli di SCI avranno SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 e SCI7.
Le versioni con 7 moduli di SCI avranno SCI0, SCI1, SCI2, SCI3, SCI4, SCI5 e SCI6.
Le versioni con 6 moduli di SCI avranno SCI0, SCI1, SCI2, SCI3, SCI4 e SCI5.
Le versioni con 5 moduli di SCI avranno SCI0, SCI1, SCI2, SCI3 e SCI4.
Le versioni con 4 moduli di SCI avranno SCI0, SCI1, SCI2 e SCI
Le versioni con 3 moduli di SCI avranno SCI0, SCI1 e SCI2.
Le versioni con 2 moduli di SCI avranno SCI0 e SCI1.
Le versioni con 1 modulo di SCI avranno SCI0.
3. Opzioni di SPI:
Le versioni con 3 moduli di SPI avranno SPI0, SPI1 e SPI2.
Le versioni con 2 moduli di SPI avranno SPI0 e SPI1.
Le versioni con i moduli di 1 SPI avranno SPI0.
4. IIC opzioni:
Le versioni con 2 moduli IIC avranno IIC0 e IIC1.
Le versioni con 1 modulo IIC avranno IIC0.
5. TIM disponibile via lo spostamento su EP100, dispositivi EP768 80/112/144 di opzione di piedinatura
6. Il A/D è il numero dei moduli/numero totale dei canali di A/D.
7. L'ingresso/uscita è la somma dei porti capaci da fungere da input digitale o uscita. Per i dettagli vedi «la disponibilità del porto vicino
Tavola di opzione del pacchetto» nella scheda di dati di MCS12XE.
8. L'ingresso/uscita è la somma dei porti capaci da fungere da input digitale o uscita. Per i dettagli vedi «disponibilità del porto la tavola da opzione del pacchetto» nella scheda di dati di MCS12XE.
9. Può eseguire soltanto il codice da RAM
Applicazioni di S912XEQ384J3VALR
In questo esempio, il MC9S12XE sta implementando le caratteristiche di un'applicazione tipica del regolatore della carrozzeria. Il modulo collega mediante interfaccia ai bus principali della LATTA distribuiti nell'automobile facendo uso del modulo del su chip MSCAN mentre il bus di LIN comunica con le funzioni locali al regolatore del corpo. In entrambi casi le funzioni di comunicazione sono dirette dal XGATE indipendentemente dal CPU. Il MC9S12XE fornisce il controllo diretto degli autisti di potere per le luci e le pompe e di lettura dei sensori, facendo uso del su chip PWM e dei moduli di ATD. Per concludere, l'interfaccia di SPI al ricevitore di rf fornisce l'interfaccia al sistema di accesso remoto dell'automobile.
Classificazioni dell'esportazione & ambientali di S912XEQ384J3VALR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
