S9S12XS256J0MALR Resistenze di rilevamento corrente Ic Mcu 16bit 256kb Flash 112lqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | S9S12XS256J0MALR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Unità di elaborazione del centro: | HCS12X | Capacità di memoria: | 16 bit |
| Velocità: | 40MHz | Connettività: | CANbus, SCI, SPI |
| Unità periferiche: | LVD, POR, PWM, WDT | Numero di ingresso/uscita: | 91 |
Descrizione di prodotto

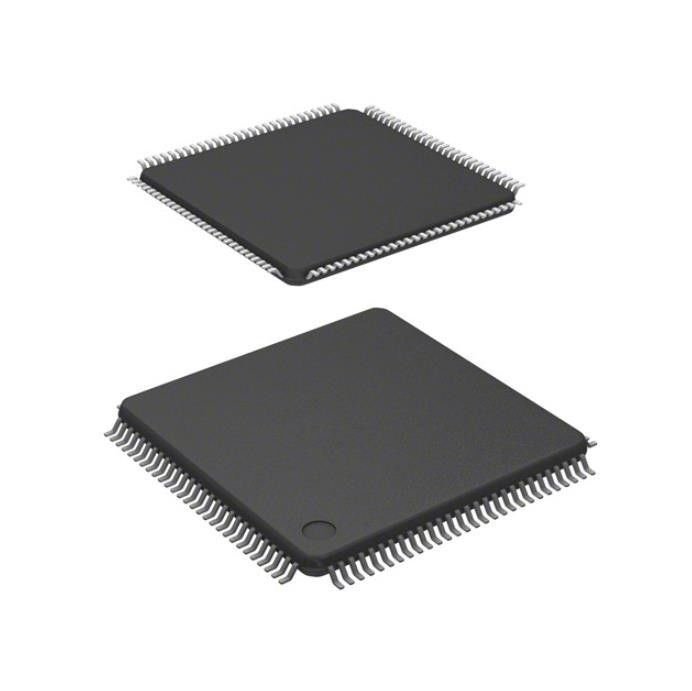

S9S12XS256J0MALR Resistenze di rilevamento corrente Ic Mcu 16bit 256kb Flash 112lqfp
HCS12X HCS12X Microcontroller CI 16 bit 40 MHz 256 KB (256 K x 8) FLASH 112-LQFP (20x20)
Specifiche diS9S12XS256J0MALR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | NXP USA Inc. |
| Serie | HCS12X |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | HCS12X |
| Dimensione del nucleo | 16 bit |
| Velocità | 40MHz |
| Connettività | CANbus, SCI, SPI |
| Periferiche | LVD, POR, PWM, WDT |
| Numero di I/O | 91 |
| Dimensioni della memoria del programma | 256 KB (256 KB x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 12K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,72 V ~ 5,5 V |
| Convertitori di dati | A/D 16x12b |
| Tipo di oscillatore | Esterno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 112-LQFP |
| Pacchetto dispositivo fornitore | 112-LQFP (20x20) |
| Numero del prodotto di base | S9S12 |
Caratteristiche diS9S12XS256J0MALR
La famiglia di dispositivi XS offre dispositivi pacchettizzati compatibili con i pin per supportare lo sviluppo del sistema e consentire l'espansione dell'applicazione.I dispositivi della famiglia S12XS sono offerti nelle seguenti opzioni di pacchetto:
• LQFP a 112 piedini
• QFP a 80 piedini
• LQFP a 64 piedini
Applicazioni DiS9S12XS256J0MALR
PE7 è un pin di input o output generico.ECLKX2 è un'uscita di clock del doppio della frequenza del bus interno.L'XCLKS è un segnale di ingresso che controlla se viene utilizzato un cristallo in combinazione con l'oscillatore Pierce controllato da loop interno o se viene utilizzato un oscillatore Pierce a piena oscillazione/circuito di clock esterno (fare riferimento alla Sezione 1.10 Configurazione dell'oscillatore).Durante il reset viene abilitato un pull-up interno.
Classificazioni ambientali e di esportazione diS9S12XS256J0MALR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
