SAF-XC161CS-32F20F Resistori di rilevamento corrente BB Ic Mcu 16bit 256kb Flash 144tqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | BB DI SAF-XC161CS-32F20F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Infineon Technologies | Serie: | XC16x |
|---|---|---|---|
| Pacchetto: | Nastro & bobina (TR) | Stato del prodotto: | Obsoleto |
| Digi-chiave programmabile: | Non verificato | Unità di elaborazione del centro: | C166SV2 |
| Capacità di memoria: | 16 bit | Velocità: | 20MHz |
Descrizione di prodotto
SAF-XC161CS-32F20F Resistori di rilevamento corrente BB Ic Mcu 16bit 256kb Flash 144tqfp

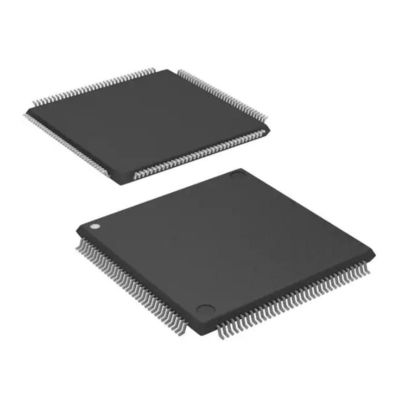

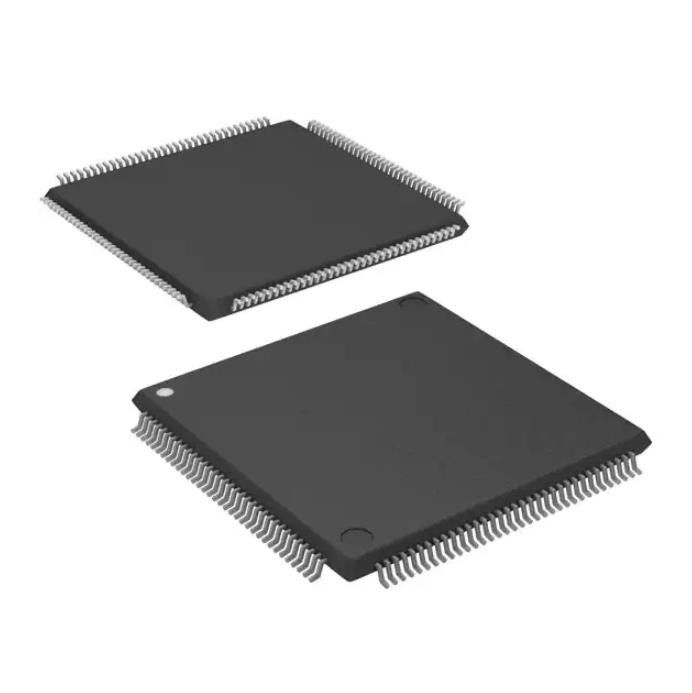

C166SV2 XC16x Microcontrollore CI 16 bit 20 MHz 256 KB (256 K x 8) FLASH PG-TQFP-144-7
Specifiche diSAF-XC161CS-32F20F BB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Tecnologie Infineon |
| Serie | XC16x |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Obsoleto |
| Digi-Key programmabile | Non verificato |
| Processore principale | C166SV2 |
| Dimensione del nucleo | 16 bit |
| Velocità | 20MHz |
| Connettività | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Periferiche | PWM, WDT |
| Numero di I/O | 99 |
| Dimensioni della memoria del programma | 256 KB (256 KB x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 12K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 2,35 V ~ 2,7 V |
| Convertitori di dati | A/D 12x8/10b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 144-LQFP |
| Pacchetto dispositivo fornitore | PG-TQFP-144-7 |
| Numero del prodotto di base | SAF-XC161 |
Caratteristiche diSAF-XC161CS-32F20F BB
• CPU a 16 bit ad alte prestazioni con pipeline a 5 stadi
– Tempo di ciclo dell'istruzione di 25 ns con clock della CPU a 40 MHz (esecuzione a ciclo singolo)
– Moltiplicazione a 1 ciclo (16 × 16 bit), divisione in background (32/16 bit) in 21 cicli
– Istruzioni MAC (Multiply-and-Accumulate) a 1 ciclo
– Funzionalità migliorate per la manipolazione dei bit booleani
– Esecuzione del salto a ciclo zero
– Istruzioni aggiuntive per supportare HLL e sistemi operativi
– Progettazione basata su registri con più banchi di registri variabili
– Supporto per cambio di contesto rapido con due banche di registri locali aggiuntive
– 16 Mbyte di spazio di indirizzamento lineare totale per codice e dati
– Area di registro delle funzioni speciali su chip da 1024 byte (compatibile con la famiglia C166)
• Sistema di interrupt a 16 livelli di priorità con 73 sorgenti, frequenza di campionamento fino a 50 ns
• Funzionalità di trasferimento dati a ciclo singolo guidato da interrupt a 8 canali tramite Peripheral Event Controller (PEC), i puntatori a 24 bit coprono lo spazio di indirizzamento totale
• Generazione di clock tramite PLL su chip (fattori 1:0,15 … 1:10) o tramite Prescaler (fattori 1:1 … 60:1)
• Moduli di memoria su chip
– 2 Kbyte di RAM dual-port su chip (DPRAM)
– 4 Kbyte di SRAM dati su chip (DSRAM)
– SRAM dati/programma su chip da 6 Kbyte (PSRAM)
– Memoria di programma su chip da 256 Kbyte (memoria flash)
• Moduli periferici su chip
– Convertitore A/D a 12 canali con risoluzione programmabile (10 bit o 8 bit) e tempo di conversione (fino a 2,55 µs o 2,15 µs)
– Due unità di acquisizione/confronto per uso generico a 16 canali (32 pin di ingresso/uscita)
– Unità timer multifunzionale per uso generico con 5 timer
– Due canali seriali sincroni/asincroni (USART)
– Due canali seriali sincroni ad alta velocità
– Interfaccia TwinCAN su chip (rev. 2.0B attiva) con 32 oggetti messaggio (CAN completo/CAN di base) su due nodi CAN e funzionalità gateway
– Interfaccia bus IIC (indirizzamento a 10 bit, 400 kbit/s) con 3 canali (multiplex)
- Orologio in tempo reale su chip, guidato da un oscillatore dedicato
• Modalità Idle, Sleep e Power Down con gestione flessibile dell'alimentazione
• Watchdog Timer e Oscillator Watchdog programmabili
Applicazioni DiSAF-XC161CS-32F20F BB
Il codice di ordinazione per i microcontrollori Infineon fornisce un riferimento esatto al prodotto richiesto.Questo codice di ordinazione identifica:
• la derivata stessa, cioè il suo set di funzioni, il campo di temperatura e la tensione di alimentazione
• il pacco e il tipo di consegna.Per i codici di ordinazione disponibili per XC161, per favore
rivolgersi al rappresentante di vendita responsabile o al distributore locale.
Nota: I codici di ordinazione per le versioni Mask-ROM sono definiti per ogni prodotto dopo la verifica del rispettivo codice ROM.
Classificazioni ambientali e di esportazione diSAF-XC161CS-32F20F BB
| ATTRIBUTO | DESCRIZIONE |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
