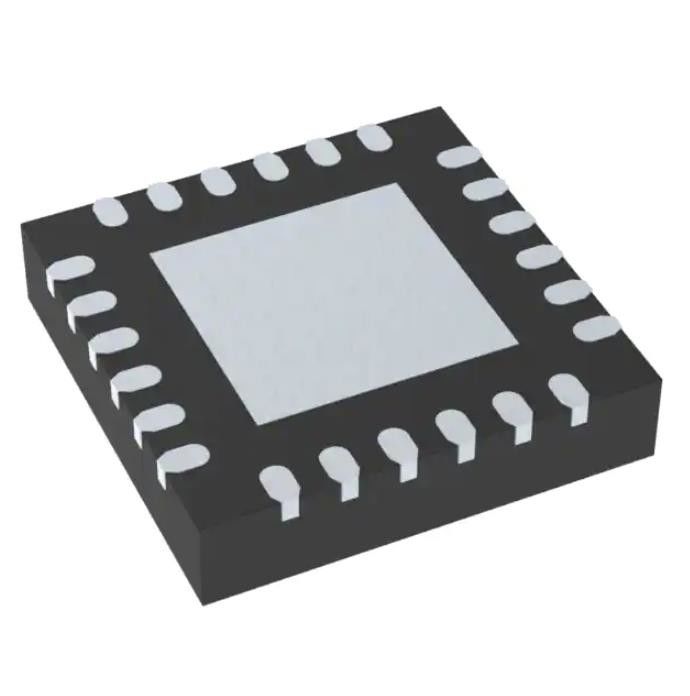

SI5335D-B03965-GM IC 4OUT 24 VFQFN ha esposto il supporto di superficie del cuscinetto

• La tecnologia di MultiSynth™ di potere basso permette ad indipendente, la sintesi di qualsiasi-frequenza di quattro frequenze

• Configurabile come dispositivo dell'amplificatore del generatore di orologio o dell'orologio

• Tre indipendenti, configurazioni di dispositivo utente-assegnabili e pinselectable

• driver Alto-configurabili dell'uscita con fino a quattro uscite differenziali, otto uscite di orologio asimmetriche, o una combinazione di entrambi

• Un nervosismo basso di fase di 0,7 ps RMS

• Riferimento flessibile dell'input:

• Cristallo esterno: 25 o 27 megahertz

• Input di CMOS: 10 - 200 megahertz

• Input di SSTL/HSTL: 10 - 350 megahertz

• Ingresso differenziale: 10 - 350 megahertz

• Le uscite configurabili sostengono indipendente tutta la frequenza o formato:

• LVPECL/LVDS/CML: 1 - 350 megahertz • HCSL: 1 - 250 megahertz

• CMOS: 1 - 200 megahertz

• SSTL/HSTL: 1 - 350 megahertz

• Tensione in uscita indipendente per driver: 1,5, 1,8, 2,5, o 3,3 V

• Il centro della semplice alimentazione con excellentPSRR: 1,8, 2,5, 3,3 V

• Fino a cinque funzioni utente-assegnabili del perno semplificano la progettazione di sistema: SSENB (controllo di spettro sparso), OEB matrice, di RISISTEMAZIONE o OEB per perno e piano di frequenza scelto (FS1, FS0)

• Perdita di allarme del segnale

• Orologio comune di GEN 1/2/3/4 di PCIe compiacente

• GEN 3 SRNS di PCIe compiacente

• Due regolazioni selezionabili di larghezza di banda del ciclo: 1,6 megahertz o 475 chilocicli

• Facile personalizzare con utilità del web

• Piccola dimensione: 4 x 4 millimetri, 24-QFN

• Potere basso (il centro):

• 45 mA (modo di PLL)

• 12 mA (modo dell'amplificatore)

• Ampia gamma di temperature: – °C 40 - +85
