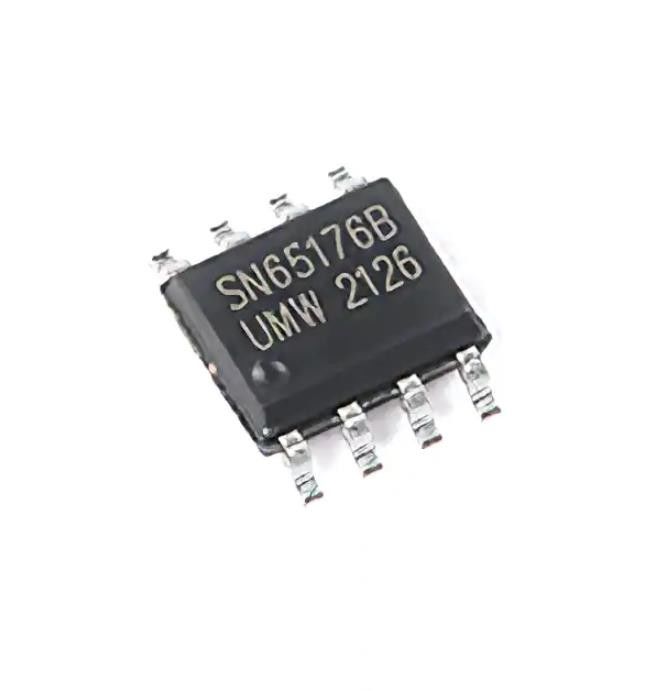

SN65176BDR Resistori di rilevamento della corrente Sop-8 Rs-485/Rs-422 Ics Rohs
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN65176BDR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo: | Ricetrasmettitore |
|---|---|---|---|
| Protocollo: | RS422, RS485 | Numero dei driver/ricevitori: | 1/1 |
| Duplex: | Metà | Isteresi del ricevitore: | 70 mV |
| Tensione - rifornimento: | 4.75V ~ 5.25V | Temperatura di funzionamento: | -40°C ~ 105°C (TUM) |
Descrizione di prodotto
SN65176BDR Resistori di rilevamento della corrente Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Ricetrasmettitore Mezzo RS422, RS485 8-SOP
Specifiche diSN65176BDR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Driver, ricevitori, ricetrasmettitori | |
| Mfr | UMW |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo | Ricetrasmettitore |
| Protocollo | RS422, RS485 |
| Numero di driver/ricevitori | 1/1 |
| Duplex | Metà |
| Isteresi del ricevitore | 70 mV |
| Velocità dati | - |
| Tensione - Alimentazione | 4,75 V ~ 5,25 V |
| temperatura di esercizio | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | 8-SOP |
Caratteristiche diSN65176BDR
• Soddisfa lo standard EIA RS485 per la trasmissione bus multipunto ed è compatibile con RS-422.
• Opzione pacchetto Small Outline (SOIC) disponibile per spazio minimo sulla scheda.
•22 ns Ritardi di propagazione del driver.
• Alimentazione singola +5V.
•L'intervallo della modalità comune del bus da −7 V a +12 V consente una differenza di terra di ±7 V tra i dispositivi sul bus.
• Protezione da spegnimento termico.
• Alta impedenza al bus con driver in TRI STATE o con alimentazione spenta, sull'intero intervallo di modalità comune Consente di spegnere i dispositivi inutilizzati sul bus.
• L'impedenza combinata dell'uscita del driver e dell'ingresso del ricevitore è inferiore a un carico dell'unità RS485, consentendo fino a 32 ricetrasmettitori sul bus.
• 70 mV Isteresi tipica del ricevitore.
Applicazioni DiSN65176BDR
SN75176B / SN65176B è un ricetrasmettitore bus/linea TRI-STATE differenziale ad alta velocità progettato per soddisfare i requisiti ® dello standard EIA RS485 con intervallo di modalità comune esteso (da +12V a −7V), per la trasmissione di dati multipunto.Inoltre, è compatibile con
RS-422.Le uscite del driver e del ricevitore sono dotate della funzionalità TRI-STATE, per le uscite del driver sull'intero intervallo di modo comune da +12V a −7V.I conflitti sul bus o le situazioni di guasto che causano un'eccessiva dissipazione di potenza all'interno del dispositivo sono gestiti da un circuito di spegnimento termico, che forza le uscite del driver nello stato di alta impedenza.Le specifiche CC sono garantite nell'intervallo di temperatura da 0 a 70 °C e tensione di alimentazione da 4,75 V a 5,25 V.
Classificazioni ambientali e di esportazione diSN65176BDR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
