Invertitore corrente 6ch 1-Inp 14tssop delle resistenze CI di senso di SN74LV14APWR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LV14APWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero degli input: | 1 | Caratteristiche: | Schmitt Trigger |
|---|---|---|---|
| Tensione - rifornimento: | 2V ~ 5.5V | Corrente - tranquillo (massimo): | µA 20 |
| Corrente - uscita alta, basso: | 12mA, 12mA | Livello logico di ingresso - Basso: | 0.75V ~ 1.5V |
| Livello logico di ingresso - Alto: | 1.75V ~ 3.5V | Ritardo di propagazione max @ V, CL max: | 10.6ns @ 5V, 50pF |
Descrizione di prodotto

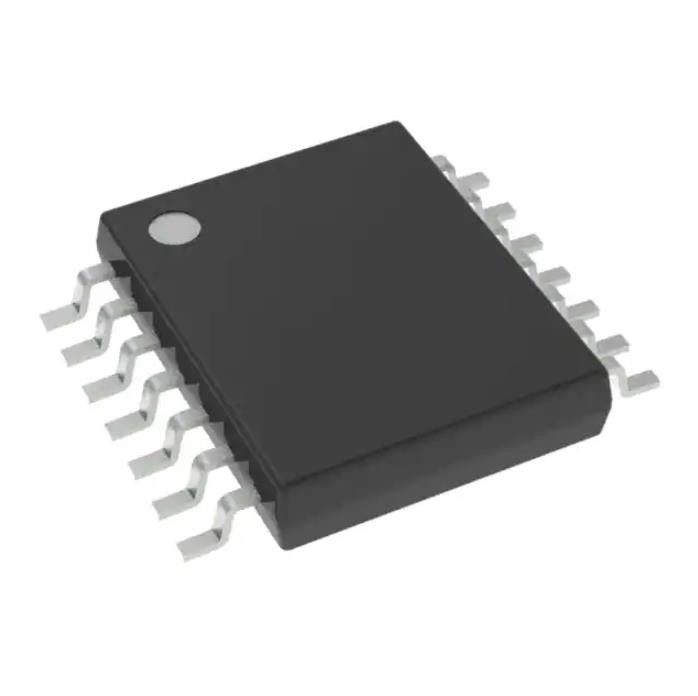

Invertitore corrente 6ch 1-Inp 14tssop delle resistenze CI di senso di SN74LV14APWR
Innesco 14-TSSOP di Schmitt di Manica di IC 6 dell'invertitore
Specifiche di SN74LV14APWR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portoni ed invertitori | |
| Mfr | Texas Instruments |
| Serie | 74LV |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di logica | Invertitore |
| Numero dei circuiti | 6 |
| Numero degli input | 1 |
| Caratteristiche | Innesco di Schmitt |
| Tensione - rifornimento | 2V ~ 5.5V |
| Corrente - tranquillo (massimo) | µA 20 |
| Corrente - uscita alta, basso | 12mA, 12mA |
| Livello logico introdotto - minimo | 0.75V ~ 1.5V |
| Livello logico introdotto - | 1.75V ~ 3.5V |
| Max Propagation Delay @ V, CL massimo | 10.6ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 14-TSSOP |
| Pacchetto/caso | 14-TSSOP (0,173", larghezza di 4.40mm) |
| Numero del prodotto di base | 74LV14 |
Caratteristiche di SN74LV14APWR
• Un'operazione VCC di 2 V - 5,5 V
• Un tpd massimo di 10 NS a 5 V
• VOLP tipico (rimbalzo al suolo dell'uscita) < 0="">
• VOHV tipico (uscita VOH sottostimata) > 2,3 V a VCC = 3,3 V, TUM = 25°C
• Operazione misto di tensione di sostegno su tutti i porti
• Ioff sostiene l'operazione del modo di Parziale-potere-Giù
• La prestazione del fermo-Su supera 250 mA per JESD 17
Applicazioni di SN74LV14APWR
• Commutatori di rete
• Dispositivi portabili di forma fisica e di salute
• PDAs
• TV LCD
• Infrastruttura di potere
Classificazioni dell'esportazione & ambientali di SN74LV14APWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
