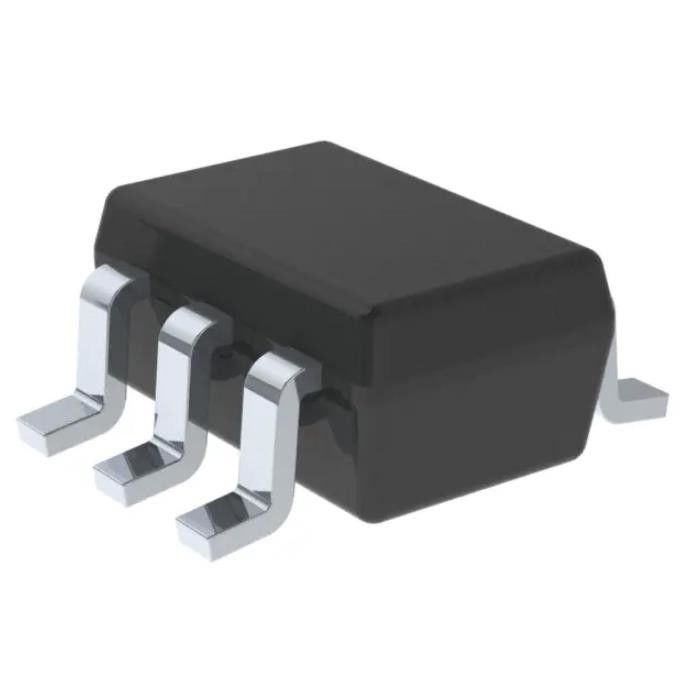

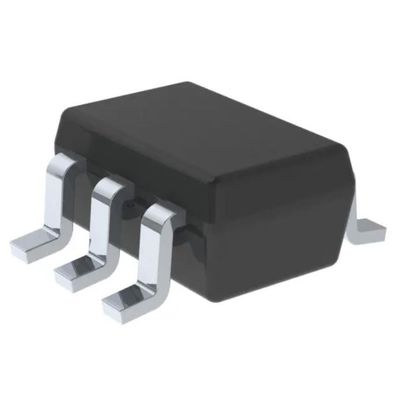

SN74LVC2G34DCKR Resistori di rilevamento della corrente Ic Buf non invertiti 5,5 V Sc70-6
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC2G34DCKR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo dell'uscita: | In opposizione | Corrente - uscita alta, basso: | 32 mA, 32 mA |
|---|---|---|---|
| Tensione - rifornimento: | 1,65 V ~ 5,5 V | Temperatura di funzionamento: | -40°C ~ 125°C (TUM) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 6-TSSOP, SC-88, SOT-363 |
| Pacchetto del dispositivo del fornitore: | SC-70-6 | Numero del prodotto di base: | 74LVC2G34 |
Descrizione di prodotto
SN74LVC2G34DCKR Resistori di rilevamento della corrente Ic Buf non invertiti 5,5 V Sc70-6
Buffer, non invertente 2 elementi 1 bit per elemento Uscita push-pull SC-70-6
Specifiche diSN74LVC2G34DCKR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, Driver, Ricevitori, Transceiver | |
| Mfr | Strumenti texani |
| Serie | 74LVC |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 2 |
| Numero di bit per elemento | 1 |
| Tipo di ingresso | - |
| Tipo di uscita | Spingi-tira |
| Corrente - Uscita alta, bassa | 32 mA, 32 mA |
| Tensione - Alimentazione | 1,65 V ~ 5,5 V |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 6-TSSOP, SC-88, SOT-363 |
| Pacchetto dispositivo fornitore | SC-70-6 |
| Numero del prodotto di base | 74LVC2G34 |
Caratteristiche diSN74LVC2G34DCKR
• Disponibile nel pacchetto Texas Instruments NanoFree™
• Supporta il funzionamento VCC a 5,5 V
• Gli ingressi accettano tensioni fino a 5,5 V
• Tpd massimo di 4,1 ns a 3,3 V
• Basso consumo energetico, ICC massimo 10 µA
• Drive di uscita ±24 mA a 3,3 V
• Tipico VOLP (Output Ground Bounce) <0,8 V a VCC = 3,3 V, TA = 25°C
• Tipico VOHV (Output VOH Undershoot) >2 V a VCC = 3,3 V, TA = 25°C
• Ioff supporta Live Insertion, modalità di spegnimento parziale e protezione back-drive
• Può essere utilizzato come traduttore verso il basso per tradurre gli input da un massimo di 5,5 V fino al livello VCC
• Le prestazioni del latch-up superano i 100 mA per JESD 78, Classe II
• La protezione ESD supera JESD 22
– Modello del corpo umano 2000-V (A114-A)
– Modello macchina da 200 V (A115-A)
– Modello con dispositivo caricato da 1000 V (C101)
Applicazioni DiSN74LVC2G34DCKR
• Ricevitori AV
• Dock audio: portatili
• Lettore Blu-ray e Home Theater
• Registratori e lettori DVD
• PC integrati
• Lettori e registratori MP3 (audio portatile)
• Assistente digitale personale (PDA)
• Alimentazione: Telecom/Server Alimentazione AC/DC: Controller singolo: Analogico e Digitale
• Unità a stato solido (SSD): Client ed Enterprise
• TV: LCD/digitale e ad alta definizione (HDTV)
• Tablet: Azienda
• Analisi video: server
• Cuffie, tastiere e mouse wireless
Classificazioni ambientali e di esportazione diSN74LVC2G34DCKR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
