Resistenze correnti CI Mcu 32bit 256kb 64lqfp istantaneo di senso di SPC5602PEF0MLH6R
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SPC5602PEF0MLH6R |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Unità periferiche: | DMA, POR, PWM, WDT | Numero di ingresso/uscita: | 45 |
|---|---|---|---|
| Capacità di memoria di programma: | 256KB (256K x 8) | Tipo di memoria di programma: | FLASH |
| Dimensione di EEPROM: | 4K x 16 | RAM Size: | 20K x 8 |
| Tensione - rifornimento (Vcc/Vdd): | 3V ~ 5.5V | Convertitori di dati: | A/D 16x10b |
Descrizione di prodotto

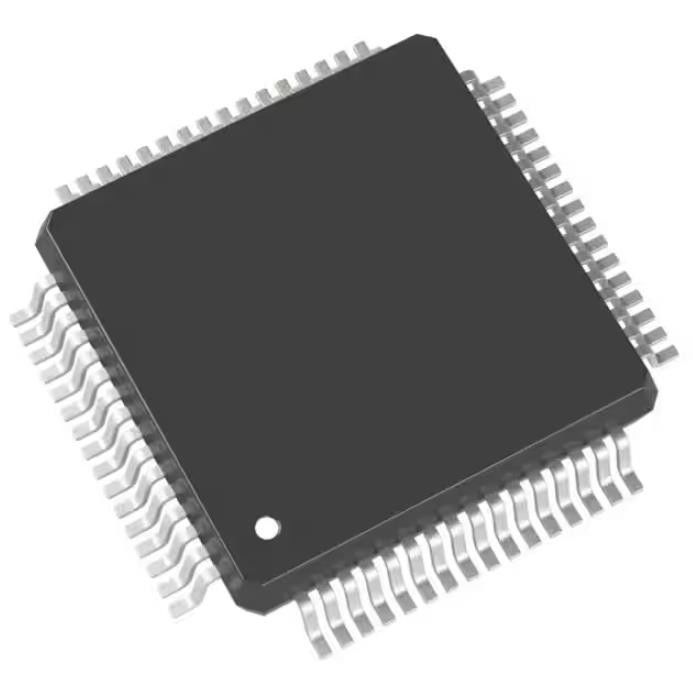

SPC5602PEF0MLH6R Resistenze di rilevamento corrente Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva Microcontroller CI 32 bit Single-Core 64 MHz 256 KB (256 K x 8) FLASH 64-LQFP (10x10)
Specifiche diSPC5602PEF0MLH6R
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | NXP USA Inc. |
| Serie | MPC56xx Corivva |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | e200z0h |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 64MHz |
| Connettività | CANbus, LINbus, SCI, SPI |
| Periferiche | DMA, POR, PWM, WDT |
| Numero di I/O | 45 |
| Dimensioni della memoria del programma | 256 KB (256 KB x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 4K x 16 |
| Dimensioni RAM | 20mila x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 3 V ~ 5,5 V |
| Convertitori di dati | A/D 16x10b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 64-LQFP |
| Pacchetto dispositivo fornitore | 64-LQFP (10x10) |
| Numero del prodotto di base | SPC5602 |
Caratteristiche diSPC5602PEF0MLH6R
• Fino a 64 MHz, problema singolo, complesso core CPU a 32 bit (e200z0h)
— Conforme alla categoria integrata Power Architecture
— Codifica a lunghezza variabile (VLE)
• Organizzazione della memoria
— Fino a 256 KB di memoria flash con codice su chip con ECC e controller di cancellazione/programmazione
— Opzionale: memoria flash dati su chip aggiuntiva da 64 (4 × 16) KB con ECC per emulazione EEPROM
— Fino a 20 KB di SRAM su chip con ECC
• Protezione fail-safe
— Timer watchdog programmabile
— Interrupt non mascherabile
— Unità di raccolta guasti
• Interfaccia Nexus Classe 1
• Interruzioni ed eventi
— Controller eDMA a 16 canali
— Controllore a 16 livelli di priorità
— Fino a 25 interrupt esterni
— PIT implementa quattro timer a 32 bit
— 120 interrupt vengono instradati tramite INTC
• I/O generici
— Programmabili individualmente come ingresso, uscita o funzione speciale
— 37 su 64 LQFP
— 64 su 100 LQFP
• 1 unità eTimer per uso generico
— 6 timer ciascuno con funzionalità su/giù
— Risoluzione a 16 bit, contatori collegabili in cascata
— Decodifica in quadratura con indicatore della direzione di rotazione
— Acquisizione dell'input del doppio buffer e confronto dell'output
• Interfacce di comunicazione
— Fino a 2 moduli LINFlex (1× Master/Slave, 1× solo Master)
— Fino a 3 canali DSPI con generazione automatica di chip select (fino a 8/4/4 chip select)
Applicazioni DiSPC5602PEF0MLH6R
• Un convertitore analogico-digitale (ADC) a 10 bit
— Fino a 16 canali di ingresso (16 canali su 100 LQFP e 12 canali su 64 LQFP)
— Tempo di conversione < 1 µs compreso il tempo di campionamento a piena precisione
— Unità di attivazione incrociata programmabile (CTU)
— 4 watchdog analogici con capacità di interrupt
Classificazioni ambientali e di esportazione diSPC5602PEF0MLH6R
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
