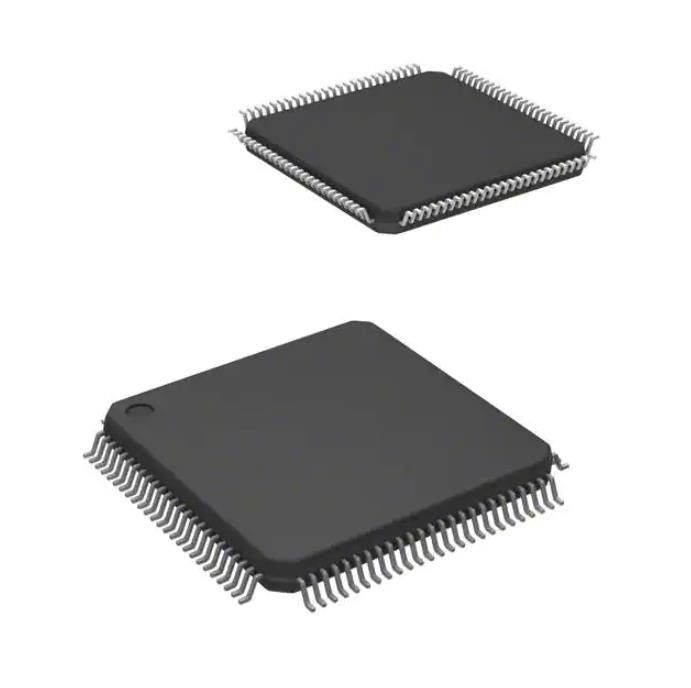

100LQFP Microcontrollore IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SPC560C50L3B4E0X |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| RAM Size: | 48K x 8 | Tensione - rifornimento (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| Convertitori di dati: | A/D 28x10b | Tipo dell'oscillatore: | Interno |
| Temperatura di funzionamento: | -40°C ~ 105°C (TUM) | Montaggio del tipo: | Supporto di superficie |
| Pacchetto/caso: | 100-LQFP | Pacchetto del dispositivo del fornitore: | 100-LQFP (14x14) |
| Evidenziare: | IC microcontrollore 100LQFP,SPC560C50L3B4E0X,IC microcontrollore 32BIT 512KB |
||
Descrizione di prodotto
Resistori di rilevamento corrente SPC560C50L3B4E0X Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotive, AEC-Q100, SPC56 Microcontroller CI 32 bit Single-Core 64 MHz 512 KB (512 K x 8) FLASH 100-LQFP (14x14)
Specifiche diSPC560C50L3B4E0X
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | Settore automobilistico, AEC-Q100, SPC56 |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | e200z0h |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 64MHz |
| Connettività | CANbus, I²C, LINbus, SCI, SPI |
| Periferiche | DMA, POR, PWM, WDT |
| Numero di I/O | 79 |
| Dimensioni della memoria del programma | 512KB (512K x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 48k x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 3 V ~ 5,5 V |
| Convertitori di dati | A/D 28x10b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 100-LQFP |
| Pacchetto dispositivo fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | SPC560 |
Caratteristiche diSPC560C50L3B4E0X
• CPU e200z0h da 64 MHz ad alte prestazioni
– Tecnologia Power Architecture® a 32 bit
– Funzionamento fino a 60 DMIP
– Codifica a lunghezza variabile (VLE)
• Memoria
– Codice Flash fino a 512 KB con ECC
– 64 KB di dati Flash con ECC
– Fino a 48 KB di SRAM con ECC
– Unità di protezione della memoria a 8 ingressi (MPU)
• Interruzioni
– 16 livelli di priorità
– Interrupt non mascherabile (NMI)
– Fino a 34 interrupt esterni incl.18 linee di sveglia
• GPIO: 45(LQFP64), 75(LQFP100), 123(LQFP144)
• Unità temporizzate
– Timer di interrupt periodici a 6 canali a 32 bit
– Modulo timer di sistema a 4 canali a 32 bit
– Timer watchdog del software
- Timer dell'orologio in tempo reale
• I/O con contatore a 16 bit attivati dal tempo
– Fino a 56 canali con PWM/MC/IC/OC
– Diagnostica ADC tramite CTU
Interfaccia di comunicazione
– Fino a 6 interfacce FlexCAN (2.0B attive) con 64 oggetti di messaggio ciascuna
– Fino a 4 LINFlex/UART
– 3 DSPI/I2C
Alimentazione singola da 5 V o 3,3 V
Convertitore analogico-digitale (ADC) a 10 bit con un massimo di 36 canali
– Estendibile a 64 canali tramite multiplexing esterno
– Registri di conversione individuali
– Unità di attivazione incrociata (CTU)
• Modulo diagnostico dedicato per l'illuminazione
– Generazione PWM avanzata
– Diagnostica temporizzata
– Misure ADC sincronizzate PWM
• Generazione orologio
– Oscillatore a cristallo esterno veloce da 4 a 16 MHz (FXOSC)
– Oscillatore a cristallo esterno lento da 32 kHz (SXOSC)
– Oscillatore RC interno veloce da 16 MHz (FIRC)
– Oscillatore RC interno lento da 128 kHz (SIRC)
– FMPLL controllato da software
– Unità monitor orologio (CMU)
• Capacità di debug esaustiva
– Nexus1 su tutti i dispositivi
– Nexus2+ disponibile sul pacchetto di emulazione (LBGA208)
Capacità di bassa potenza
– Standby a bassissimo consumo con monitoraggio RTC, SRAM e CAN
– Schemi di risveglio rapido
• temp.campo da -40 a 125 °C
Applicazioni DiSPC560C50L3B4E0X
L'SPC560B40x/50x e l'SPC560C40x/50x è una famiglia di microcontrollori di nuova generazione basati sulla categoria integrata Power Architecture.La famiglia di microcontrollori a 32 bit SPC560B40x/50x e SPC560C40x/50x è l'ultima conquista nei controller integrati per applicazioni automobilistiche.Appartiene a una famiglia in espansione di prodotti focalizzati sul settore automobilistico progettati per affrontare la prossima ondata di applicazioni di elettronica del corpo all'interno del veicolo.Il core del processore host avanzato ed economico di questa famiglia di controller automotive è conforme alla categoria integrata Power Architecture e implementa solo l'APU VLE (codifica a lunghezza variabile), fornendo una migliore densità di codice.Funziona a velocità fino a 64 MHz e offre un'elaborazione ad alte prestazioni ottimizzata per un basso consumo energetico.Sfrutta l'infrastruttura di sviluppo disponibile degli attuali dispositivi Power Architecture ed è supportato con driver software, sistemi operativi e codice di configurazione per assistere le implementazioni degli utenti.
Classificazioni ambientali e di esportazione diSPC560C50L3B4E0X
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
