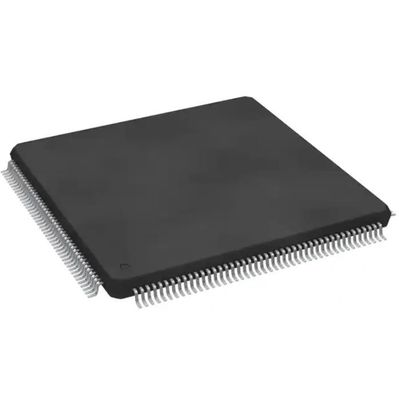

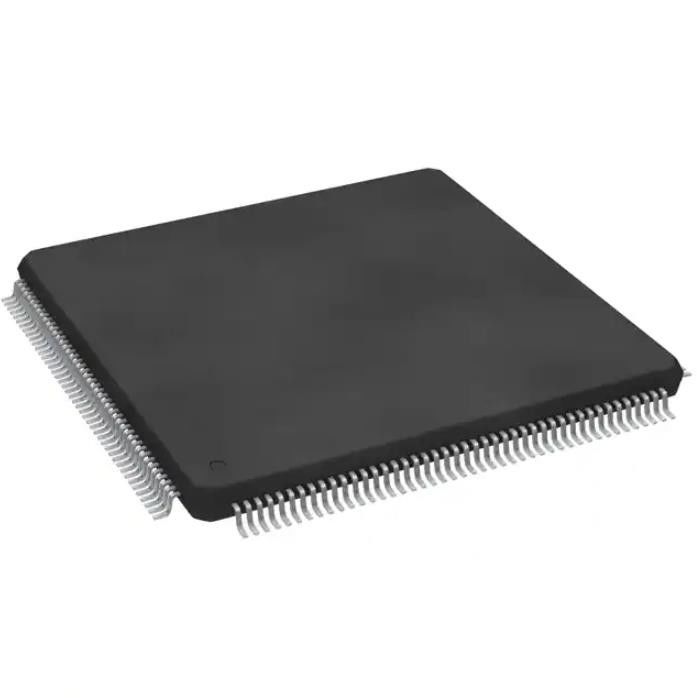

32BIT 1.5MB 176LQFP Microcontrollore CI SPC560C50L3B4E0X

• e200z4d, Power Architecture® a 32 bit

– Funzionamento fino a 120 MHz e 200 MIP

• e200z0h, architettura di alimentazione a 32 bit

– Funzionamento fino a 80 MHz e 75 MIP

• Memoria

– Flash su chip fino a 3 MByte con ECC

– SRAM su chip fino a 256 KByte con ECC

– Flash dati su chip da 64 KByte con ECC

– Unità di protezione della memoria a 16 voci (MPU)

– Memoria BIST selezionabile dall'utente

• Interruzioni

– 255 sorgenti di interrupt con 16 livelli di priorità

– Fino a 54 int.IRQ incluso 30 sveglia

• GPIO: da 147 (LQFP176) a 199 (LGBA256)

• Unità timer di sistema

– 8 cat.Timer di interrupt periodico a 32 bit (PIT)

– Timer di sistema a 32 bit a 4 canali (STM)

– Watchdog Timer del sistema di sicurezza (SWT)

– Timer orologio in tempo reale (RTC/API)

• eMIOS, unità di I/O temporizzate con contatore a 16 bit

– Fino a 64 canali con PWM/MC/IC/OC

• Due ADC (10 bit e 12 bit)

– Fino a 62 canali estendibili a 90 ch.

– Watchdog analogico multiplo

• Funzioni diagnostiche dedicate per l'illuminazione

– Generazione PWM spostata avanzata

– Conversione ADC sincronizzata su PWM

• Interfacce di comunicazione

– Fino a 6 FlexCAN con 64 buffer ciascuno

– Fino a 10 canali LINFlex/UART

– Fino a 8 canali DSPI bufferizzati

– Interfaccia I2C

– Un FleyRay (doppio canale) con 128 buffer

– Controllore FastEthernet

• Motore di servizi crittografici (CSE)

– AES-128 en/decrittografia, autenticazione CMAC.

– Modalità di avvio del dispositivo protetto

• 32 can.eDMA con più fonti di richiesta

• Generazione orologio

– Oscillatore principale da 4 a 40 MHz

– Oscillatore RC interno da 16 MHz

– FMPLL controllato da software

– Oscillatore RC interno da 128 kHz

– Oscillatore ausiliario da 32 kHz

– Unità di monitoraggio dell'orologio (CMU)

• Funzionalità a bassa potenza

– STANDBY a bassissima potenza

– CAN Sampler per memorizzare l'ID CAN in STBY

– Riattivazione rapida ed esecuzione dalla RAM

• Capacità di debug esaustiva

– Interfaccia Nexus 3+ solo su LBGA256

– Nexus 1 su tutti i dispositivi

• Alimentazione in tensione

– Alimentazione singola da 5 V o 3,3 V

– On-chip Vreg con transistor ballast esterno

• Intervallo di temperatura di esercizio da -40 a 125 °C
