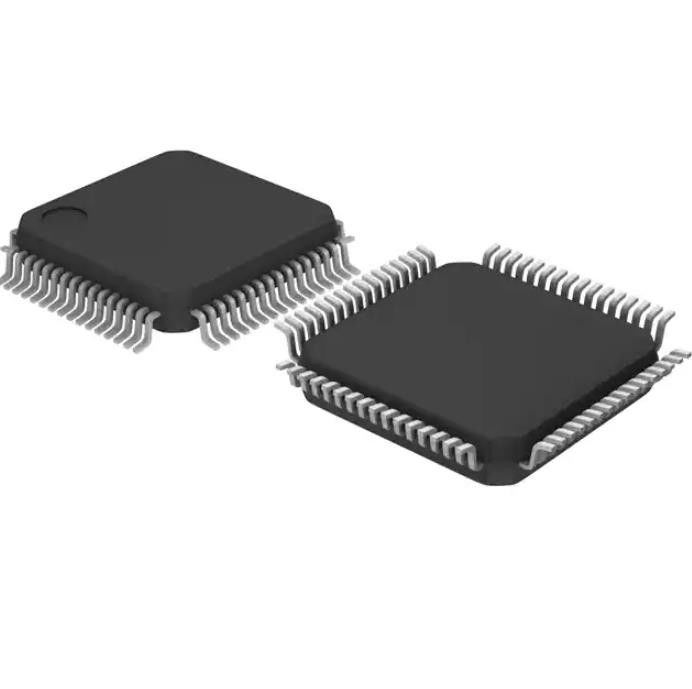

Chip di memoria STM32F071RBT6TR Emmc Ic Mcu 32bit 128kb Flash 64lqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM32F071RBT6TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Unità di elaborazione del centro: | ARM® Cortex®-M0 | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 48MHz | Connettività: | HDMI-CEC, ² C, IrDA, LINbus, SPI, UART/USART di I |
| Unità periferiche: | DMA, ² S, POR, PWM, WDT DI I | Numero di ingresso/uscita: | 51 |
Descrizione di prodotto
Chip di memoria STM32F071RBT6TR Emmc Ic Mcu 32bit 128kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Microcontroller CI 32 bit Single-Core 48 MHz 128 KB (128 K x 8) FLASH 64-LQFP (10x10)
Specifiche diSTM32F071RBT6TR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | STM32F0 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | ARM® Cortex®-M0 |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 48MHz |
| Connettività | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Periferiche | DMA, I²S, POR, PWM, WDT |
| Numero di I/O | 51 |
| Dimensioni della memoria del programma | 128 KB (128 K x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 16K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,65 V ~ 3,6 V |
| Convertitori di dati | A/D 19x12b;Re/La 2x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 64-LQFP |
| Pacchetto dispositivo fornitore | 64-LQFP (10x10) |
| Numero del prodotto di base | STM32F071 |
Caratteristiche diSTM32F071RBT6TR
• Core: CPU Arm® Cortex®-M0 a 32 bit, frequenza fino a 48 MHz
• Ricordi
– Da 64 a 128 Kbyte di memoria Flash
– 16 Kbyte di SRAM con parità HW
• Unità di calcolo CRC
• Reset e gestione dell'alimentazione
– Alimentazione digitale e I/O: VDD = da 2,0 V a 3,6 V
– Alimentazione analogica: VDDA = VDD a 3,6 V
– I/O selezionati: VDDIO2 = da 1,65 V a 3,6 V
– Ripristino accensione/spegnimento (POR/PDR)
– Rilevatore di tensione programmabile (PVD)
– Modalità a basso consumo: Sleep, Stop, Standby
– Fornitura VBAT per RTC e registri di backup
• Gestione dell'orologio
– Oscillatore a cristallo da 4 a 32 MHz
– Oscillatore 32 kHz per RTC con calibrazione
– RC interno da 8 MHz con opzione x6 PLL
– Oscillatore RC interno da 40 kHz
– Oscillatore interno a 48 MHz con trimming automatico basato su ext.sincronizzazione
• Fino a 87 I/O veloci
– Tutto mappabile su vettori di interrupt esterni
– Fino a 68 I/O con capacità di tolleranza a 5 V e 19 con alimentazione indipendente VDDIO2
• Controller DMA a 7 canali
• Un ADC a 12 bit, 1,0 µs (fino a 16 canali)
– Intervallo di conversione: da 0 a 3,6 V
– Alimentazione analogica separata: da 2,4 V a 3,6 V
• Un convertitore D/A a 12 bit (con 2 canali)
• 2 comparatori analogici veloci a bassa potenza con ingresso e uscita programmabili
• Fino a 24 canali di rilevamento capacitivo per sensori touchkey, lineari e tattili rotativi
• Calendario RTC con allarme e risveglio periodico da Stop/Standby
• 12 timer
– Un timer di controllo avanzato a 16 bit per l'uscita PWM a sei canali
– Un timer a 32 bit e sette a 16 bit, con un massimo di quattro IC/OC, OCN, utilizzabili per la decodifica del controllo IR o il controllo DAC
– Watchdog timer indipendenti e di sistema
– Timer SysTick
• Interfacce di comunicazione
– 2 interfacce I2C che supportano Fast Mode Plus (1 Mbit/s) con sink di corrente da 20 mA, una che supporta SMBus/PMBus e wakeup
– 4 USART che supportano SPI sincrono master e controllo modem, due con interfaccia ISO7816, LIN, IrDA, rilevamento automatico della velocità di trasmissione e funzione di riattivazione
– 2 SPI (18 Mbit/s) con frame da 4 a 16 bit programmabili e con interfaccia I2S multiplexata
• HDMI CEC, sveglia alla ricezione dell'intestazione
• Debug via cavo seriale (SWD)
• ID univoco a 96 bit
• Tutti i pacchetti ECOPACK®2
Applicazioni DiSTM32F071RBT6TR
Il regolatore ha due modalità di funzionamento ed è sempre abilitato dopo il reset.
• Main (MR) viene utilizzato in modalità operativa normale (Run).
• La bassa potenza (LPR) può essere utilizzata in modalità Stop dove la richiesta di potenza è ridotta.
In modalità Standby, viene messo in modalità di spegnimento.In questa modalità, l'uscita del regolatore è ad alta impedenza e il circuito del kernel viene spento, inducendo un consumo pari a zero (ma il contenuto dei registri e della SRAM viene perso).
Classificazioni ambientali e di esportazione diSTM32F071RBT6TR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
