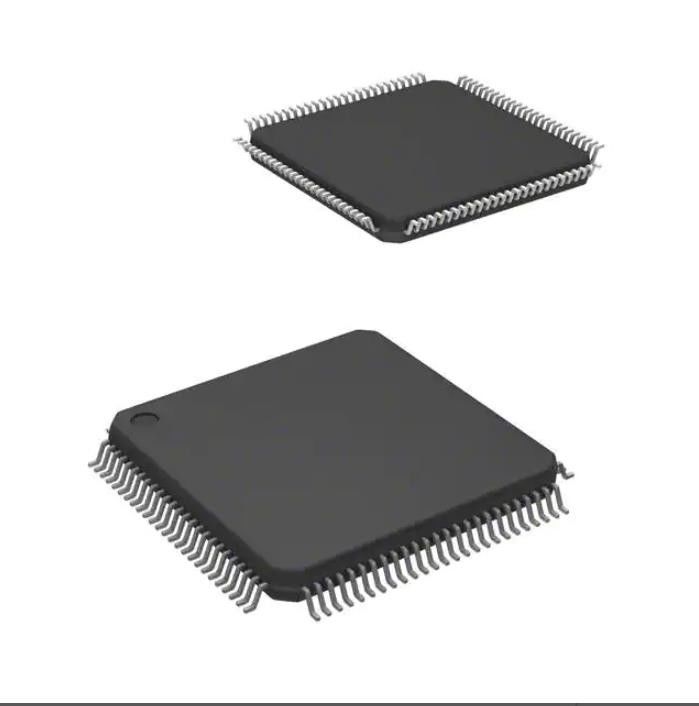

Memoria Chip Ic Mcu 32bit 128kb 100lqfp istantaneo di STM32F100VBT6BTR Emmc
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM32F100VBT6BTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Unità di elaborazione del centro: | ARM® Cortex®-M3 | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 24MHz | Connettività: | ² C, IrDA, LINbus, SPI, UART/USARTSART di I |
| Unità periferiche: | DMA, PDR, POR, PVD, PWM, sensore di temperatura, WDT | Numero di ingresso/uscita: | 80 |
Descrizione di prodotto
Memoria Chip Ic Mcu 32bit 128kb 100lqfp istantaneo di STM32F100VBT6BTR Emmc
Il Unico centro 24MHz 128KB (128K x 8) 100-LQFP ISTANTANEO (14x14) di 32 bit di IC del microcontroller di ARM® Cortex®-M3 STM32F1
Specifiche di STM32F100VBT6BTR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | STMicroelectronics |
| Serie | STM32F1 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | ARM® Cortex®-M3 |
| Capacità di memoria | il Unico centro di 32 bit |
| Velocità | 24MHz |
| Connettività | ² C, IrDA, LINbus, SPI, UART/USART di I |
| Unità periferiche | DMA, PDR, POR, PVD, PWM, sensore di temperatura, WDT |
| Numero di ingresso/uscita | 80 |
| Capacità di memoria di programma | 128KB (128K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 8K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 2V ~ 3.6V |
| Convertitori di dati | A/D 16x12b; D/A 2x12b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 100-LQFP |
| Pacchetto del dispositivo del fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | STM32F100 |
Caratteristiche di STM32F100VBT6BTR
• Il centro: CPU di 32 bit Cortex®-M3 di ARM®
– 24 megahertz di frequenza massima, una prestazione di 1,25 DMIPS/MHz (Dhrystone 2,1)
– divisione di moltiplicazione e dell'hardware del Unico ciclo
• Memorie
– 16 - 128 kbyte della memoria flash
– 4 - 8 kbyte di SRAM
• Orologio, risistemazione e supply management
– rifornimento di applicazione di 2,0 - 3,6 V e I/Os
– POR, PDR e rivelatore programmabile di tensione (PVD)
– 4 oscillatore piezoelettrico di to-24 megahertz
– RC fabbrica-sistemato 8 megahertz interno
– 40 chilocicli interni RC
– PLL per l'orologio del CPU
– un oscillatore da 32 chilocicli per il RTC con la calibratura
• Potere basso
– Sonno, fermata e modalità standby
– Rifornimento di VBAT per il RTC ed i registri di sostegno
• Metta a punto il modo
– Il cavo di serie mette a punto (SWD) ed interfacce di JTAG
• DMA
– regolatore di DMA di 7 canali
– Le unità periferiche hanno sostenuto: temporizzatori, ADC, SPIs, I 2Cs, USARTs e DACs
• 1 bit del × 12, convertitore di A/D di 1,2 µs (fino a 16 canali)
– Gamma di conversione: 0 - 3,6 V
– Sensore di temperatura
• 2 convertitori del bit D/A del × 12
• Fino a 80 porti veloci dell'ingresso/uscita
– 37/51/80 di I/Os, tutto il mappable su 16 vettori di interruzione esterna e quasi tutti e 5 le V-tolleranti
• Fino a 12 temporizzatori
– Fino a tre temporizzatori di 16 bit, ciascuno con fino a 4 IC/OC/PWM o contatore di impulso
– 16 bit, un temporizzatore avanzato controllo di 6 canali: fino a 6 canali per l'uscita di PWM, la generazione di tempo morto e l'arresto di emergenza
– Un temporizzatore di 16 bit, con 2 IC/OC, 1 OCN/PWM, la generazione tempa morti e l'arresto di emergenza
– Due temporizzatori di 16 bit, ogni con IC/OC/OCN/PWM, la generazione tempa morti e l'arresto di emergenza
– 2 temporizzatori di cane da guardia (indipendente e finestra)
– Temporizzatore di SysTick: 24 downcounter pungenti
– Due temporizzatori di base di 16 bit per guidare il DAC
• Fino a 8 interfacce per la trasmissione dei dati
– Fino a due interfacce di I2C (SMBus/PMBus)
– Fino a 3 USARTs (interfaccia di iso 7816, LIN, capacità di IrDA, controllo del modem)
– Fino a 2 SPIs (12 Mbit/s)
– Interfaccia di controllo di prodotti elettronici di consumo (la CCE)
• L'unità di calcolo di CRC, 96 ha morso l'identificazione unica
• Pacchetti di ECOPACK®
Applicazioni di STM32F100VBT6BTR
Il regolatore ha tre modi di funzionamento: principale (SIG.), potere basso (LPR) e spegnere.
• Il SIG. è utilizzato nel modo nominale di regolamento (funzionamento)
• LPR è utilizzato nel modo di arresto
• Power down è utilizzato nella modalità standby: l'uscita del regolatore è nell'alta impedenza: i circuiti del nocciolo sono spenti, inducenti il consumo zero (ma
i contenuti dei registri e SRAM sono persi) questo regolatore sempre è permesso a dopo la risistemazione. È disabile dentro
Modalità standby, fornente l'alta uscita di impedenza.
Classificazioni dell'esportazione & ambientali di STM32F100VBT6BTR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
