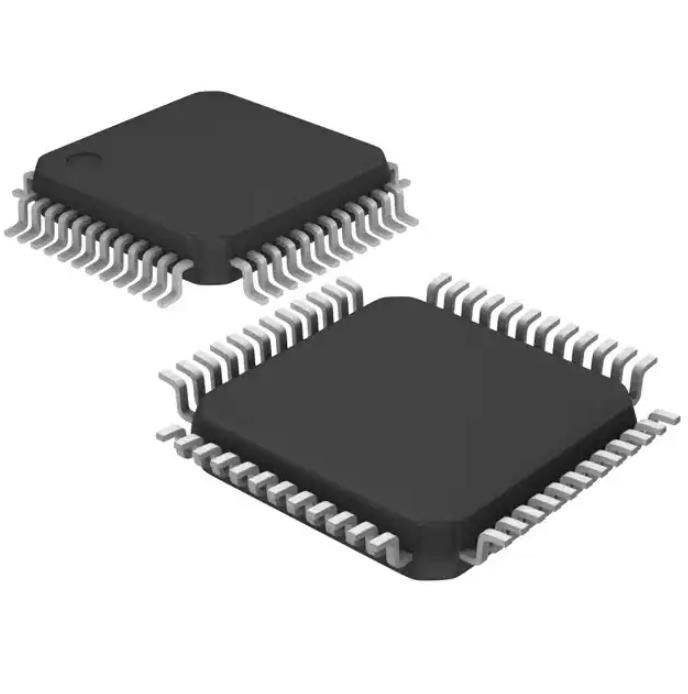

Chip di memoria STM32F103C8T6TR Emmc Ic Mcu 32bit 64kb Flash 48lqfp

• Core CPU Arm® Cortex®-M3 a 32 bit

– Frequenza massima 72 MHz, prestazioni 1,25 DMIPS / MHz (Dhrystone 2.1) con accesso alla memoria nello stato di attesa 0

– Moltiplicazione a ciclo singolo e divisione hardware

• Ricordi

– 64 o 128 Kbyte di memoria Flash

– 20 Kbyte di SRAM

• Gestione orologio, reset e alimentazione

– Alimentazione dell'applicazione e I/O da 2,0 a 3,6 V

– POR, PDR e rilevatore di tensione programmabile (PVD)

– Oscillatore a cristallo da 4 a 16 MHz

– RC interno 8 MHz regolato in fabbrica

– RC interno 40 kHz

– PLL per l'orologio della CPU

– Oscillatore 32 kHz per RTC con calibrazione

• Bassa potenza

– Modalità Sleep, Stop e Standby

– Fornitura VBAT per RTC e registri di backup

• 2 convertitori A/D a 12 bit, 1 µs (fino a 16 canali)

– Intervallo di conversione: da 0 a 3,6 V

– Capacità di doppio campionamento e mantenimento

- Termometro

• DMA

– Controller DMA a 7 canali

– Periferiche supportate: timer, ADC, SPI, I2C e USART

• Fino a 80 porte I/O veloci

– 26/37/51/80 I/O, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti 5 V-tolerant

• Modalità di debug

– Interfacce Serial Wire Debug (SWD) e JTAG

• Sette timer

– Tre timer a 16 bit, ciascuno con fino a

4 IC/OC/PWM o contatore di impulsi e

ingresso encoder in quadratura (incrementale).

– Timer PWM di controllo motore a 16 bit con generazione di tempi morti e arresto di emergenza

– Due watchdog timer (indipendenti e a finestra)

– Timer SysTick Contatore a 24 bit

• Fino a nove interfacce di comunicazione

– Fino a due interfacce I2C (SMBus/PMBus®)

– Fino a tre USART (interfaccia ISO 7816, LIN, funzionalità IrDA, controllo modem)

– Fino a due SPI (18 Mbit/s)

– Interfaccia CAN (2.0B Attivo)

– Interfaccia USB 2.0 a piena velocità

• Unità di calcolo CRC, ID univoco a 96 bit

• I pacchetti sono ECOPACK®
