Memoria Chip Ic Mcu 32bit 2mb 216tfbga istantaneo di STM32F429NIH6 Emmc
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM32F429NIH6 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | STM32F4 | Pacchetto: | Vassoio |
|---|---|---|---|
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
| Unità di elaborazione del centro: | ARM® Cortex®-M4 | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 180 Mhz | Numero di ingresso/uscita: | 168 |
Descrizione di prodotto
Flash 216tfbga del circuito integrato di memoria di STM32F429NIH6 Emmc Ic Mcu 32bit 2mb

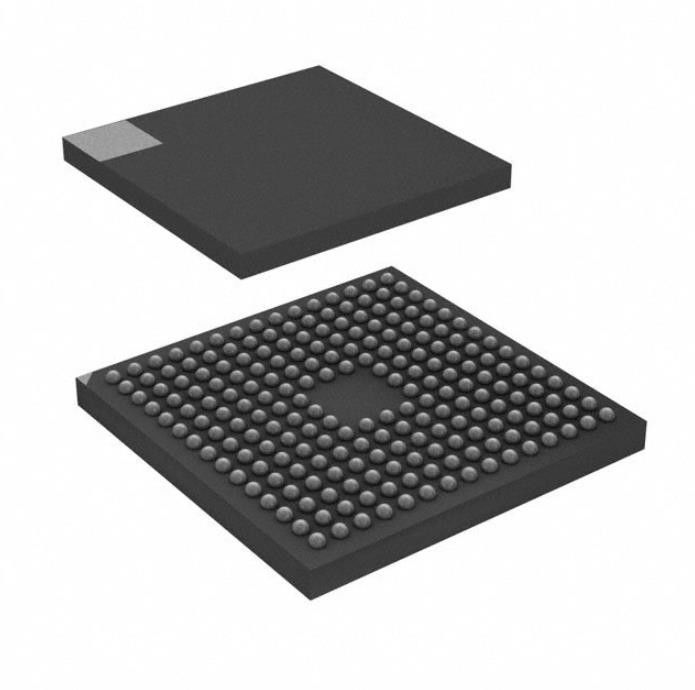

ARM® Cortex®-M4 STM32F4 Microcontrollore CI 32-Bit Single-Core 180MHz 2MB (2M x 8) FLASH 216-TFBGA (13x13)
Specifiche diSTM32F429NIH6
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | STM32F4 |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | ARM® Cortex®-M4 |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 180 Mhz |
| Connettività | CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, SPI, UART/USART, USB OTG |
| Periferiche | Rilevamento/ripristino interruzione di corrente, DMA, I²S, LCD, POR, PWM, WDT |
| Numero di I/O | 168 |
| Dimensioni della memoria del programma | 2MB (2M x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | - |
| Dimensioni RAM | 256K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,8 V ~ 3,6 V |
| Convertitori di dati | A/D 24x12b;Re/La 2x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 216 TFBGA |
| Pacchetto dispositivo fornitore | 216-TFGBA (13x13) |
| Numero del prodotto di base | STM32F429 |
Caratteristiche diSTM32F429NIH6
• Core: CPU Arm® Cortex®-M4 a 32 bit con FPU, acceleratore adattivo in tempo reale (ART Accelerator™) che consente l'esecuzione dello stato 0-wait dalla memoria Flash, frequenza fino a 180 MHz, MPU, 225 DMIPS/1,25 DMIPS/ MHz (Dhrystone 2.1) e istruzioni DSP
• Ricordi
– Fino a 2 MB di memoria Flash organizzata in due banchi che consentono la lettura durante la scrittura
– Fino a 256+4 KB di SRAM inclusi 64 KB di RAM dati CCM (memoria core accoppiata)
– Controller di memoria esterno flessibile con bus dati fino a 32 bit: memorie SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND
• Interfaccia parallela LCD, modalità 8080/6800
• Controller LCD-TFT con risoluzione completamente programmabile (larghezza totale fino a 4096 pixel, altezza totale fino a 2048 linee e pixel clock fino a 83 MHz)
• Chrom-ART Accelerator™ per una maggiore
creazione di contenuti grafici (DMA2D)
• Gestione orologio, reset e alimentazione
– Alimentazione applicazioni e I/O da 1,7 V a 3,6 V
– POR, PDR, PVD e BOR
– Oscillatore a cristallo da 4 a 26 MHz
– RC interno 16 MHz regolato in fabbrica (precisione 1%)
– Oscillatore 32 kHz per RTC con calibrazione
– RC interno 32 kHz con calibrazione
• Bassa potenza
– Modalità Sleep, Stop e Standby
– Fornitura VBAT per RTC, registri di backup 20×32 bit + SRAM di backup opzionale da 4 KB
• ADC 3×12 bit, 2,4 MSPS: fino a 24 canali e 7,2 MSPS in modalità triple interleaved
• Convertitori D/A 2×12 bit
• DMA generico: controller DMA a 16 flussi con FIFO e supporto burst
• Fino a 17 timer: fino a dodici timer a 16 bit e due timer a 32 bit fino a 180 MHz, ciascuno con un massimo di 4 IC/OC/PWM o contatore di impulsi e ingresso encoder in quadratura (incrementale)
Applicazioni DiSTM32F429NIH6
Un ulteriore PLL dedicato all'audio e LCD-TFT viene utilizzato per la periferica SAI1 nel caso in cui il PLLI2S sia programmato per ottenere un'altra frequenza di campionamento audio (49,152 MHz o 11,2896 MHz) e l'applicazione audio richieda entrambe le frequenze di campionamento contemporaneamente.Il PLLSAI viene utilizzato anche per generare l'orologio LCD-TFT.
Classificazioni ambientali e di esportazione diSTM32F429NIH6
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
