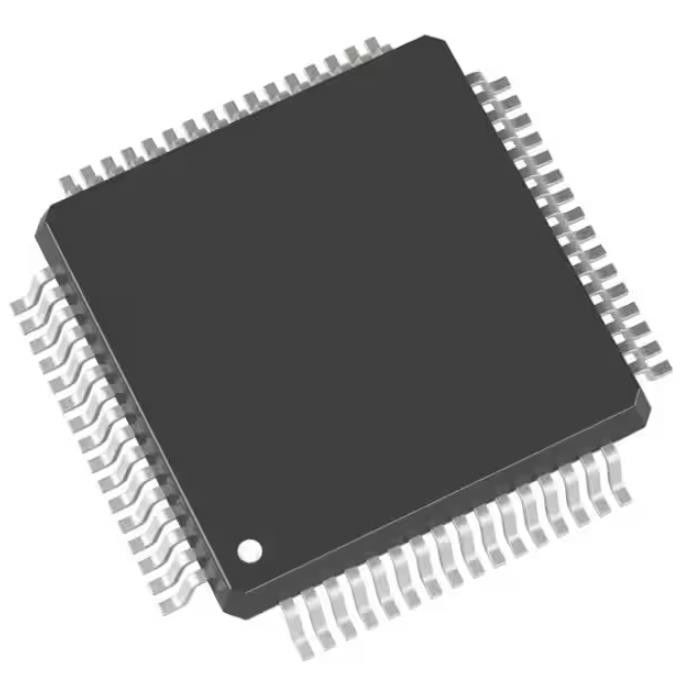

Memoria Chip Ic Mcu 32bit 64kb 64lqfp istantaneo di STM32L151R8T6A Emmc
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM32L151R8T6A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | STMicroelectronics | Serie: | STM32L1 |
|---|---|---|---|
| Digi-chiave programmabile: | Non verificato | Stato del prodotto: | Attivo |
| Unità di elaborazione del centro: | ARM® Cortex®-M3 | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 32MHz | Numero di ingresso/uscita: | 51 |
Descrizione di prodotto
Memoria Chip Ic Mcu 32bit 64kb 64lqfp istantaneo di STM32L151R8T6A Emmc
Il Unico centro 32MHz 64KB (64K x 8) 64-LQFP ISTANTANEO (10x10) di 32 bit di IC del microcontroller di ARM® Cortex®-M3 STM32L1
Specifiche di STM32L151R8T6A
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | STMicroelectronics |
| Serie | STM32L1 |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | ARM® Cortex®-M3 |
| Capacità di memoria | il Unico centro di 32 bit |
| Velocità | 32MHz |
| Connettività | ² C, IrDA, LINbus, SPI, UART/USART, USB di I |
| Unità periferiche | Brown-fuori individua/risistemazione, senso del cappuccio, DMA, ² S, POR, PWM, WDT di I |
| Numero di ingresso/uscita | 51 |
| Capacità di memoria di programma | 64KB (64K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 4K x 8 |
| RAM Size | 32K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertitori di dati | A/D 20x12b; D/A 2x12b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 64-LQFP |
| Pacchetto del dispositivo del fornitore | 64-LQFP (10x10) |
| Numero del prodotto di base | STM32L151 |
Caratteristiche di STM32L151R8T6A
• piattaforma forza Ultra basso
– Alimentazione elettrica V di 3,6 - di 1,65 V
– -40°C alla gamma di temperature 105°C
– 0,28 modalità standby del µA (3 perni di sveglia)
– modalità standby 1,11 del µA + RTC
– 0,44 modi di arresto del µA (16 linee di sveglia)
– modo 1,38 di arresto del µA + RTC
– modo funzionato a bassa potenza 10,9 del µA
– modo di funzionamento di 185 µA/MHz
– perdita ultrabassa dell'ingresso/uscita del Na 10
– < 8="">
• Il centro: CPU di 32 bit di ARM® Cortex®-M3
– Da 32 chilocicli massimo fino a 32 megahertz
– 1,25 DMIPS/MHz (Dhrystone 2,1)
– Unità di protezione della memoria
• Risistemazione e supply management
– BOR Ultra-sicuro e a bassa potenza (risistemazione di brownout) con 5 soglie selezionabili
– POR/PDR forza Ultra basso
– Rivelatore programmabile di tensione (PVD)
• Fonti dell'orologio
– 1 - 24 oscillatori piezoelettrici di megahertz
– un oscillatore da 32 chilocicli per il RTC con la calibratura
– RC factorytrimmed 16 megahertz interno ad alta velocità (+/- 1%)
– 37 chilocicli a bassa potenza interni RC
– 65 chilocicli a bassa potenza a velocità diverse interni - 4,2 megahertz
– PLL per l'orologio del CPU e USB (48 megahertz)
• Bootloader preprogrammato
– USART ha sostenuto
• Supporto di sviluppo
– Il cavo di serie mette a punto di sostegno
– JTAG e la traccia hanno sostenuto
• Fino a 83 I/Os veloci (73 I/Os 5V tolleranti), tutto il mappable su 16 vettori di interruzione esterna
• Memorie
– Una memoria flash di fino a 128 kbyte con le CEE
– Fino a 32 kbyte RAM
– Fino a 4 kbyte di EEPROM vero con le CEE
– un registro di sostegno da 80 byte
Applicazioni di STM32L151R8T6A
• Nella gamma 1 (la gamma di VDD ha limitato a 1.71-3.6 V), il CPU funziona a fino a 32 megahertz (riferisca alla tabella 18 per consumo).
• Nella gamma 2 (gamma completa di VDD), il CPU funziona a fino a 16 megahertz (riferisca alla tabella 18 per consumo)
• Nella gamma 3 (gamma completa di VDD), il CPU funziona a fino a 4 megahertz (ha generato soltanto con la fonte interna a velocità diverse dell'orologio dell'oscillatore di RC). Riferisca al forconsumption della tabella 18.
Classificazioni dell'esportazione & ambientali di STM32L151R8T6A
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
