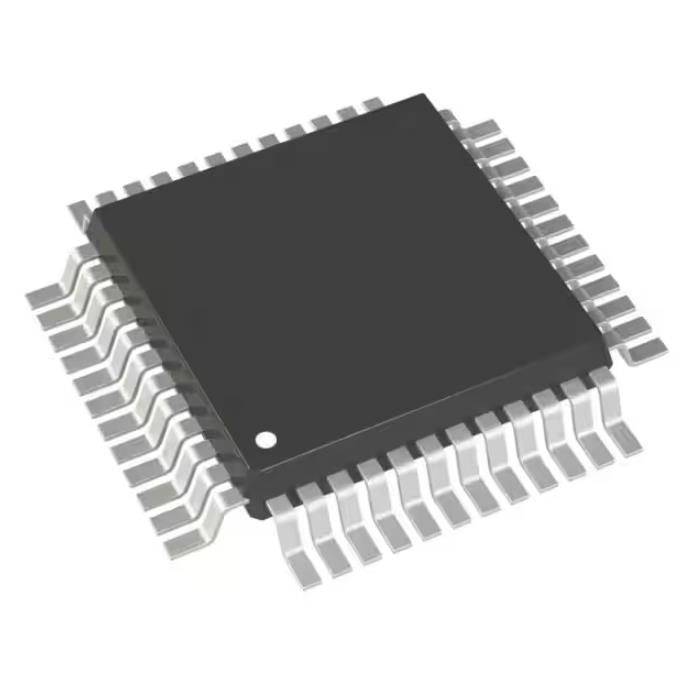

Memoria Chip Ic Mcu 8bit 64kb 32lqfp istantaneo di STM8AF6286TAX Emmc
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM8AF6286TAX |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Serie: | STM8A | Pacchetto: | Nastro & bobina (TR) |
|---|---|---|---|
| Stato del prodotto: | Obsoleto | Digi-chiave programmabile: | Non verificato |
| Unità di elaborazione del centro: | STM8A | Capacità di memoria: | 8 bit |
| Connettività: | 24MHz | Serie Pacchetto di STM8A Stato del prodotto della bobina & del nastro (TR) Digi-chiave obsoleta prog: | ² C, LINbus, SPI, UART/USART di I |
Descrizione di prodotto
Memoria Chip Ic Mcu 8bit 64kb 32lqfp istantaneo di STM8AF6286TAX Emmc
8 bit 24MHz 64KB (64K x 8) 32-LQFP ISTANTANEO (7x7) di IC del microcontroller di STM8A STM8A
Specifiche di STM8AF6286TAX
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | STMicroelectronics |
| Serie | STM8A |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Obsoleto |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | STM8A |
| Capacità di memoria | 8 bit |
| Velocità | 24MHz |
| Connettività | ² C, LINbus, SPI, UART/USART di I |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita | 25 |
| Capacità di memoria di programma | 64KB (64K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 2K x 8 |
| RAM Size | 6K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 3V ~ 5.5V |
| Convertitori di dati | A/D 7x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-LQFP |
| Pacchetto del dispositivo del fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | STM8 |
Caratteristiche di STM8AF6286TAX
• AEC-Q10x si è qualificato
• Il centro
– FCPU massimo: 24 megahertz
– Il centro avanzato di STM8A con la conduttura di architettura di Harvard e di 3 fasi
– 1,6 cicli essere in media/istruzione con conseguente 10 MIPS a 16 megahertz di fCPU per il punto di riferimento dello standard industriale
• Memorie
– Memoria di programma: un programma istantaneo di 32 - 128 kbyte; conservazione di dati 20 anni a °C 55
– Memoria di dati: fino a 2 dati veri EEPROM del kbyte; kcycle di resistenza 300
– RAM: Kbyte 6
• Gestione dell'orologio
– Oscillatore a cristallo a bassa potenza del risuonatore con l'input di orologio esterno
– Interno, utente-trimmable 16 megahertz RC e gli oscillatori a bassa potenza da 128 chilocicli RC
– Sistema di sicurezza dell'orologio con il monitor dell'orologio
• Risistemazione e supply management
– Attesa/automatico-sveglia/modi a bassa potenza di fermata con gating definibile dall'utente dell'orologio
– Consumo basso acceso e risistemazione del powerdown
• Gestione di interruzione
– Regolatore di interruzione annidato con 32 vettori
– Fino a 37 interruzioni esterne su 5 vettori
• Temporizzatori
– 2 temporizzatori per tutti gli usi di 16 bit con fino a 3 canali di CAPCOM ogni (IC, OC, PWM)
– Temporizzatore di controllo avanzato: 16 bit, 4 canali di CAPCOM, 3 uscite complementari, inserzione del deadtime e sincronizzazione flessibile
– temporizzatore di base dell'AR di 8 bit con il prescaler di 8 bit
– temporizzatore di Automatico-sveglia
– Finestra e temporizzatori di cane da guardia indipendenti
• I/Os
– Fino a 68 perni dell'utente (11 alto lavandino I/Os)
Applicazioni di STM8AF6286TAX
• La memoria è organizzata in blocchi di 128 byte ciascuno
• Granularità colta: 1 parola = 4 byte
• Scriva/per cancellare la granularità: 1 parola (4 byte) o 1 blocco (128 byte) dentro
• Sta scrivendo, la gestione di cancellazione, di parola e del blocco automaticallyby trattato l'interfaccia di memoria.
Classificazioni dell'esportazione & ambientali di STM8AF6286TAX
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
