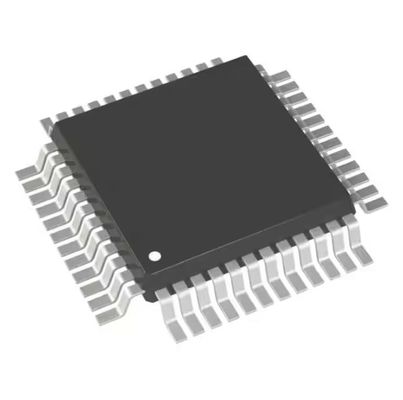

Chip di memoria STM8L151K4T6TR Emmc Ic Mcu 8bit 16kb Flash 32lqfp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM8L151K4T6TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Unità di elaborazione del centro: | STM8 | Capacità di memoria: | 8 bit |
| Velocità: | 16MHz | Connettività: | ² C, IrDA, SPI, UART/USART di I |
| Unità periferiche: | Brown-fuori individua/risistemazione, DMA, IR, POR, PWM, WDT | Numero di ingresso/uscita: | 30 |
Descrizione di prodotto
Chip di memoria STM8L151K4T6TR Emmc Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Microcontroller CI 8 bit 16 MHz 16 KB (16 K x 8) FLASH 32-LQFP (7x7)
Specifiche diSTM8L151K4T6TR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | STM8L EnergyLite |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | STM8 |
| Dimensione del nucleo | 8 bit |
| Velocità | 16MHz |
| Connettività | I²C, IrDA, SPI, UART/USART |
| Periferiche | Rilevamento/ripristino interruzione di corrente, DMA, IR, POR, PWM, WDT |
| Numero di I/O | 30 |
| Dimensioni della memoria del programma | 16KB (16KB x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 1 K x 8 |
| Dimensioni RAM | 2K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,8 V ~ 3,6 V |
| Convertitori di dati | A/D 22x12b;RE/LA 1x12b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 32-LQFP |
| Pacchetto dispositivo fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | STM8 |
Caratteristiche diSTM8L151K4T6TR
• Condizioni operative
– Intervallo di alimentazione operativa da 1,8 V a 3,6 V (fino a 1,65 V allo spegnimento)
– temp.intervallo: da -40 °C a 85, 105 o 125 °C
• Caratteristiche a basso consumo
– 5 modalità a bassa potenza: attesa, funzionamento a bassa potenza (5,1 µA), attesa a bassa potenza (3 µA), arresto attivo con RTC completo (1,3 µA), arresto (350 nA)
– Consumo: 195 µA/MHz + 440 µA
– Perdita ultra bassa per I/0: 50 nA
– Riattivazione rapida da Halt: 4,7 µs
• Nucleo STM8 avanzato
– Architettura di Harvard e pipeline a 3 stadi
– Frequenza massima16 MHz, picco 16 CISC MIPS
– Fino a 40 sorgenti di interrupt esterne
• Gestione del ripristino e dell'approvvigionamento
– Ripristino BOR a bassa potenza e ultra sicuro con
5 soglie selezionabili
– POR/PDR a bassissima potenza
– Rilevatore di tensione programmabile (PVD)
• Gestione dell'orologio
– Oscillatore a cristallo da 1 a 16 MHz
– Oscillatore a cristallo da 32 kHz
– RC interno 16 MHz regolato in fabbrica
– RC interno a basso consumo 38 kHz
– Sistema di sicurezza dell'orologio
• RTC a bassa potenza
– Calendario BCD con interrupt di allarme
– Risveglio automatico da Halt con interruzione periodica
• LCD: fino a 4x28 segmenti con convertitore step-up
• Ricordi
– Fino a 32 Kbyte di memoria di programma Flash e 1 Kbyte di dati EEPROM con ECC, RWW
– Modalità flessibili di protezione da scrittura e lettura
– Fino a 2 Kbyte di RAM
• DMA
– 4 canali;periferiche supportate: ADC, DAC, SPI, I2C, USART, timer
Applicazioni DiSTM8L151K4T6TR
• Architettura di Harvard
• Condotto a 3 stadi
• Bus di memoria di programma a 32 bit: recupero della maggior parte delle istruzioni a ciclo singolo
• Registri di indice X e Y a 16 bit: consentono modalità di indirizzamento indicizzato con o senza offset e manipolazioni dei dati di tipo lettura-modifica-scrittura
• Accumulatore a 8 bit
• Program counter a 24 bit - 16 Mbyte di spazio di memoria lineare
• Puntatore allo stack a 16 bit: accesso a uno stack a livello di 64 Kbyte
• Registro del codice di condizione a 8 bit - 7 flag di condizione per il risultato dell'ultima istruzione
Classificazioni ambientali e di esportazione diSTM8L151K4T6TR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
