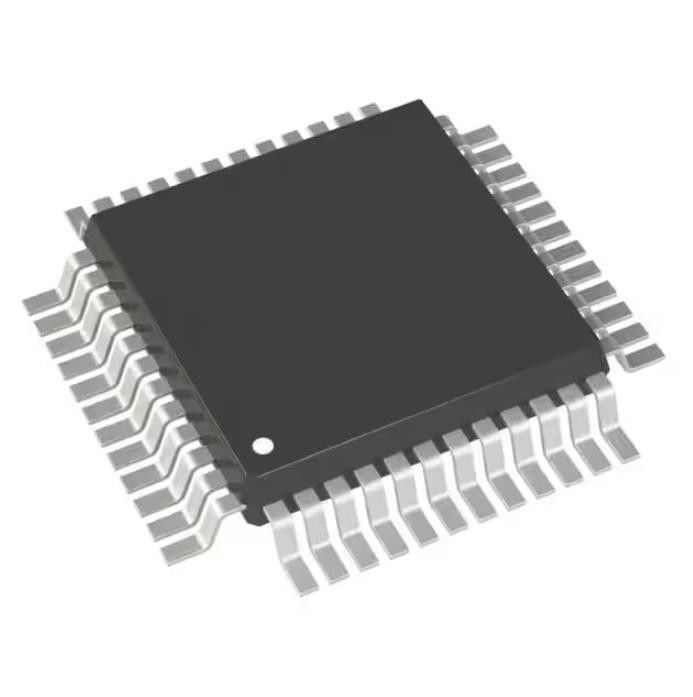

Microcontroller STM8S005K6T6CTR dell'ISTANTANEO 32LQFP MCU IC di 8BIT 32KB
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM8S005K6T6CTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di memoria di programma: | FLASH | Dimensione di EEPROM: | 128 x 8 |
|---|---|---|---|
| RAM Size: | 2K x 8 | Tensione - rifornimento (Vcc/Vdd): | 2.95V ~ 5.5V |
| Convertitori di dati: | A/D 7x10b | Tipo dell'oscillatore: | Interno |
| Temperatura di funzionamento: | -40°C ~ 85°C (TUM) | Montaggio del tipo: | Supporto di superficie |
| Evidenziare: | 8BIT 32KB MCU IC,32LQFP MCU IC,STM8S005K6T6CTR |
||
Descrizione di prodotto
Memoria Chip Ic Mcu 8bit 32kb 32lqfp istantaneo di STM8S005K6T6CTR Emmc
8 bit 16MHz 32KB (32K x 8) 32-LQFP ISTANTANEO (7x7) di IC del microcontroller di STM8A STM8S
Specifiche di STM8S005K6T6CTR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | STMicroelectronics |
| Serie | STM8S |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | STM8A |
| Capacità di memoria | 8 bit |
| Velocità | 16MHz |
| Connettività | ² C, IrDA, LINbus, SPI, UART/USART di I |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita | 25 |
| Capacità di memoria di programma | 32KB (32K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 128 x 8 |
| RAM Size | 2K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 2.95V ~ 5.5V |
| Convertitori di dati | A/D 7x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-LQFP |
| Pacchetto del dispositivo del fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | STM8 |
Caratteristiche di STM8S005K6T6CTR
Il centro
• FCPU massimo: 16 megahertz
• Il centro avanzato STM8 con la conduttura di architettura di Harvard e di 3 fasi
• Insieme delle istruzioni estese
Memorie
• Medium-densità Flash/EEPROM
– Memoria di programma: 32 kbyte della memoria flash; conservazione di dati 20 anni a °C 55 dopo 100 cicli
– Memoria di dati: 128 dati veri EEPROM di byte; la resistenza fino a 100 che K scrive/che cancella i cicli
• RAM: 2 kbyte cronometrano, risistemazione e supply management
• 2,95 V a tensione di funzionamento 5,5
• Controllo flessibile dell'orologio, 4 fonti dell'orologio principale
– Oscillatore a cristallo a bassa potenza del risuonatore
– Input di orologio esterno
– Interno, utente-trimmable 16 megahertz RC
– 128 chilocicli a bassa potenza interni RC
• Sistema di sicurezza dell'orologio con il monitor dell'orologio
• Gestione di potere
– Modi a bassa potenza (attesa, attivo-fermata, fermata)
– Orologi periferici del commutatore-fuori individualmente
– Permanentemente attivo, basso consumo accesi e spegnere risistemazione
Gestione di interruzione
• Regolatore di interruzione annidato con 32 interruzioni
• Fino a 37 interruzioni esterne su 6 vettori
Applicazioni di STM8S005K6T6CTR
• Prescaler dell'orologio: Per ottenere il migliore compromesso fra la velocità ed il consumo corrente la frequenza di clock al CPU ed alle unità periferiche può essere ha regolato da un prescaler programmabile.
• Commutazione sicura dell'orologio: Le fonti dell'orologio possono essere cambiate sicuro sul modo funzionato del flyin tramite un registro di configurazione. Il segnale di orologio non è commutato finché la nuova fonte dell'orologio non sia pronta. La progettazione garantisce la commutazione senza impulso.
• Gestione dell'orologio: Per ridurre il consumo di energia, il regolatore dell'orologio può fermare
orologio al nucleo, alle diverse unità periferiche o alla memoria.
Classificazioni dell'esportazione & ambientali di STM8S005K6T6CTR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
