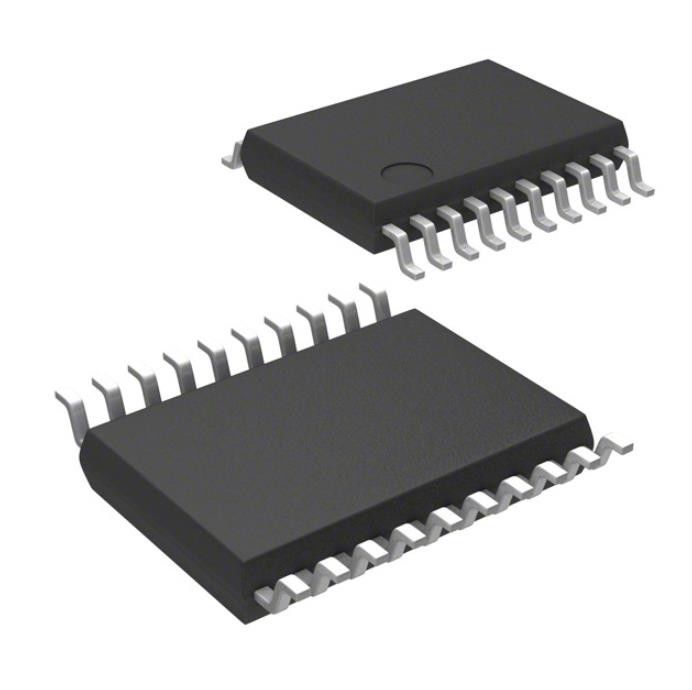

Chip di memoria STM8S103F3P6TR Emmc Ic Mcu 8bit 8kb Flash 20tssop
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM8S103F3P6TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di ingresso/uscita: | 16 | Capacità di memoria di programma: | 8KB (8Kx8) |
|---|---|---|---|
| Tipo di memoria di programma: | FLASH | Dimensione di EEPROM: | 640 x 8 |
| RAM Size: | 1K x 8 | Tensione - rifornimento (Vcc/Vdd): | 2.95V ~ 5.5V |
| Tipo dell'oscillatore: | A/D 5x10b | Temperatura di funzionamento: | -40°C ~ 85°C (TUM) |
Descrizione di prodotto
Chip di memoria STM8S103F3P6TR Emmc Ic Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Microcontroller CI 8 bit 16 MHz 8 KB (8 K x 8) FLASH 20-TSSOP
Specifiche diSTM8S103F3P6TR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | STMicroelectronics |
| Serie | STM8S |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Processore principale | STM8 |
| Dimensione del nucleo | 8 bit |
| Velocità | 16MHz |
| Connettività | I²C, IrDA, LINbus, SPI, UART/USART |
| Periferiche | Rilevamento/ripristino di interruzione di corrente, POR, PWM, WDT |
| Numero di I/O | 16 |
| Dimensioni della memoria del programma | 8KB (8Kx8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 640 x 8 |
| Dimensioni RAM | 1 K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 2,95 V ~ 5,5 V |
| Convertitori di dati | A/D 5x10b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 20-TSSOP (0,173", 4,40 mm di larghezza) |
| Pacchetto dispositivo fornitore | 20-TSSO |
| Numero del prodotto di base | STM8 |
Caratteristiche diSTM8S103F3P6TR
Nucleo
• Core STM8 avanzato a 16 MHz con architettura Harvard e pipeline a 3 stadi
• Set di istruzioni esteso
Ricordi
• Memoria programmi: 8 Kbyte Flash;dati
ritenzione 20 anni a 55 °C dopo 10 kciclo
• Memoria dati: EEPROM dati veri da 640 byte;resistenza 300 kcycle
• RAM: 1 Kbyte Gestione clock, reset e alimentazione
• Tensione di esercizio da 2,95 a 5,5 V
• Controllo flessibile del clock, 4 sorgenti master clock
– Oscillatore risonatore a cristallo a bassa potenza
– Ingresso clock esterno
– RC 16 MHz interno, regolabile dall'utente
– RC interno a bassa potenza da 128 kHz
• Sistema di sicurezza dell'orologio con monitor dell'orologio
• Gestione energetica:
– Modalità a basso consumo (attesa, arresto attivo, arresto)
– Spegnere singolarmente gli orologi periferici
• Attivazione permanente, reset all'accensione e spegnimento a basso consumo
Gestione delle interruzioni
• Controller di interrupt nidificato con 32 interrupt
• Fino a 27 interrupt esterni su 6 vettori
Timer
• Timer di controllo avanzato: 16 bit, 4 canali CAPCOM, 3 uscite complementari, inserimento dei tempi morti e sincronizzazione flessibile
Applicazioni DiSTM8S103F3P6TR
• Clock prescaler: per ottenere il miglior compromesso tra velocità e consumo di corrente la frequenza di clock della CPU e delle periferiche può essere regolata da un prescaler programmabile.
• Commutazione sicura dell'orologio: le sorgenti dell'orologio possono essere modificate in modo sicuro durante la modalità di esecuzione al volo tramite un registro di configurazione.Il segnale di clock non viene commutato finché la nuova sorgente di clock non è pronta.Il design garantisce una commutazione senza problemi.
• Gestione dell'orologio: per ridurre il consumo energetico
Classificazioni ambientali e di esportazione diSTM8S103F3P6TR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
