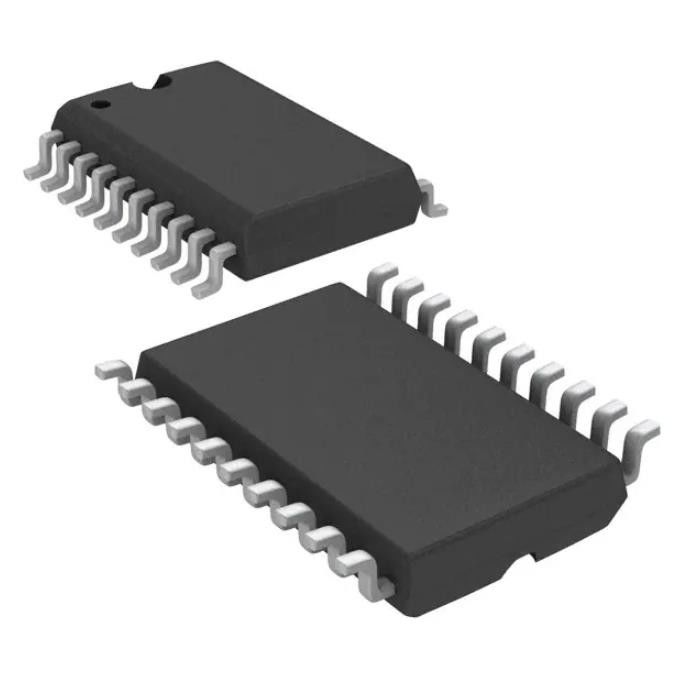

TLC1543QDWR Convertitore da analogico a digitale a 10 bit 11 ingressi 1 SAR 20 SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLC1543QDWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Numero dei pezzi: | 10 |
|---|---|---|---|
| Frequenza di campionamento (al secondo): | 38k | Numero degli input: | 11 |
| Tipo introdotto: | Singolo concluso | Interfaccia di dati: | SPI |
| Configurazione: | MUX-S/H-ADC | Rapporto - SPEDENDO E TRATTANDO: ADC: | 1:01 |
| Evidenziare: | TLC1543QDWR,convertitore da analogico a digitale a 10 bit,convertitore da analogico a digitale da 20 SOIC |
||
Descrizione di prodotto
Sar 20soic 296-42694-1-ND dell'Adc 10bit del circuito integrato di memoria di TLC1543QDWR Emmc Ic
Convertitore da analogico a digitale a 10 bit 11 ingresso 1 SAR 20-SOIC
Specifiche diTLC1543QDWR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori da analogico a digitale (ADC) | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Numero di bit | 10 |
| Frequenza di campionamento (al secondo) | 38k |
| Numero di ingressi | 11 |
| Tipo di ingresso | Singola fine |
| Interfaccia dati | SPI |
| Configurazione | MUX-S/H-ADC |
| Rapporto - S/H:ADC | 1:01 |
| Numero di convertitori A/D | 1 |
| Architettura | RAS |
| Tipo di riferimento | Esterno |
| Tensione - Alimentazione, Analogica | 5V |
| Tensione - Alimentazione, Digitale | 5V |
| Caratteristiche | Indirizzo selezionabile |
| temperatura di esercizio | -40°C ~ 125°C |
| Confezione/caso | 20-SOIC (0,295", 7,50 mm di larghezza) |
| Pacchetto dispositivo fornitore | 20-SOIC |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | TLC1543 |
Caratteristiche diTLC1543QDWR
• Convertitore A/D con risoluzione a 10 bit
• 11 canali di ingresso analogici
• Tre modalità di autotest integrate
• Funzione inerente Sample-and-Hold
• Errore totale non regolato: ±1LSB max
• Orologio di sistema su chip
• Uscita di fine conversione (EOC).
• Terminale compatibile con TLC542
• Tecnologia CMOS
Applicazioni DiTLC1543IDWR
TLC1542C, TLC1542I, TLC1542M, TLC1542Q, TLC1543C, TLC1543I e TLC1543Q sono convertitori CMOS da analogico a digitale ad approssimazioni successive con condensatori commutati a 10 bit.Questi dispositivi hanno tre ingressi e un'uscita a 3 stati [selezione chip (CS), clock ingresso-uscita (I/O CLOCK), ingresso indirizzo (ADDRESS) e uscita dati (DATA OUT)] che forniscono un collegamento diretto a 4 fili interfaccia alla porta seriale di un processore host.Questi dispositivi consentono dati ad alta velocità
trasferimenti dall'host.
Classificazioni ambientali e di esportazione diTLC1543QDWR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
