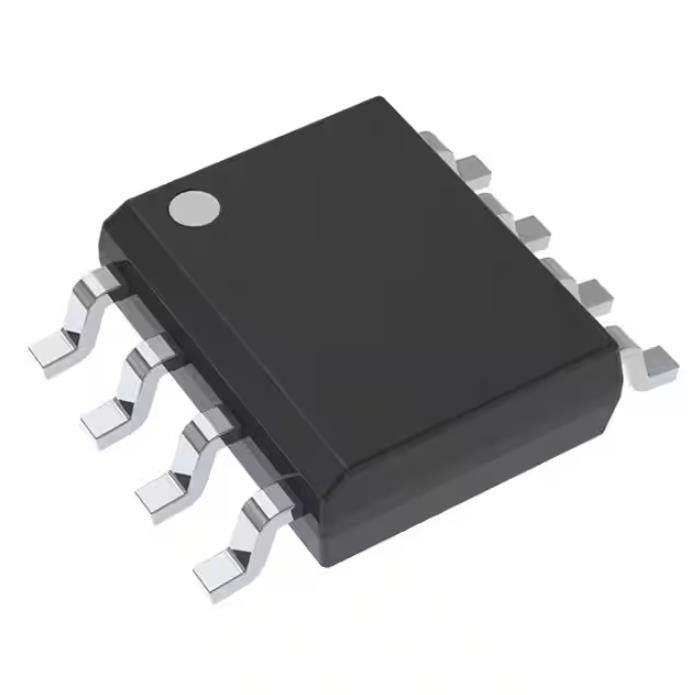

296-48688-1-ND di Chip Ic Comparator 2 Gen Pur 8soic di memoria di TLC3702MDR Emmc
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLC3702MDR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo: | Uso generale |
|---|---|---|---|
| Numero degli elementi: | 2 | Tipo dell'uscita: | CMOS, in opposizione, TTL |
| Tensione - rifornimento, singolo/doppio (±): | 4V ~ 16V | Tensione - contrappeso dell'input (massimo): | 5mV @ 10V |
| Corrente - polarizzazione introdotta (massima): | 5pA @ 5V | Corrente - uscita (tipo): | 20mA |
Descrizione di prodotto
296-48688-1-ND di Chip Ic Comparator 2 Gen Pur 8soic di memoria di TLC3702MDR Emmc
Comparatore CMOS per tutti gli usi, in opposizione, TTL 8-SOIC
Specifiche di TLC3702MDR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Comparatori | |
| Mfr | Texas Instruments |
| Serie | LinCMOS™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo | Uso generale |
| Numero degli elementi | 2 |
| Tipo dell'uscita | CMOS, in opposizione, TTL |
| Tensione - rifornimento, singolo/doppio (±) | 4V ~ 16V |
| Tensione - contrappeso dell'input (massimo) | 5mV @ 10V |
| Corrente - polarizzazione introdotta (massima) | 5pA @ 5V |
| Corrente - uscita (tipo) | 20mA |
| Corrente - tranquillo (massimo) | 90µA |
| CMRR, PSRR (tipo) | 84dB CMRR |
| Ritardo di propagazione (massimo) | 4.5µs |
| Isteresi | - |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | TLC3702 |
Caratteristiche di TLC3702MDR
• L'uscita in opposizione di CMOS guida capacitivo
Carichi senza resistenza Pullup,
IO = ± 8 mA
• Potere basso stesso. un tipo di 100 μW a 5 V
• TPLH veloce di tempo di reazione… = un tipo di 2,7 μs
• Con overdrive 5-mV
• Operazione della semplice alimentazione. 3 V - 16 V TLC3702M. 4 V - 16 V
• Protezione del Su chip ESD
Applicazioni di TLC3702MDR
Il TLC3702 consiste di due comparatori indipendenti di tensione di micropower destinati per funzionare a partire da una semplice alimentazione e per essere compatibile con i sistemi logici moderni di HCMOS. Sono dal punto di vista funzionale simili al LM339 ma al onetwentieth di uso del potere per i simili tempi di reazione. Lo stadio di uscita in opposizione di CMOS determina i carichi capacitivi direttamente senza una resistenza pullup powerconsuming per raggiungere il tempo di reazione dichiarato. L'eliminazione della resistenza pullup non solo riduce la dissipazione di potere, ma inoltre comprime lo spazio del bordo ed il costo della componente. Lo stadio di uscita è inoltre completamente - compatibile con i requisiti di TTL.
Classificazioni dell'esportazione & ambientali di TLC3702MDR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
