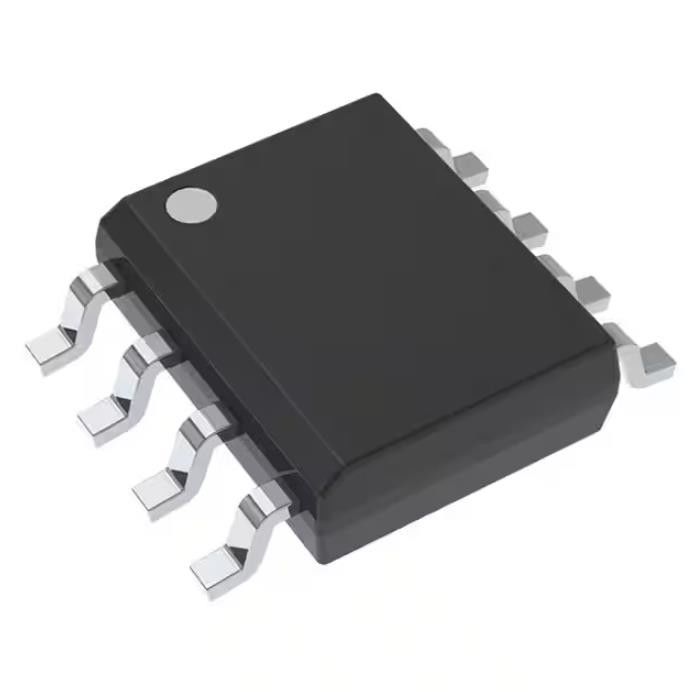

Comparatore per tutti gli usi 2 Gen Pur 8soic di TLC3702MDRG4 CMOS IC
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLC3702MDRG4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | LinCMOS™ |
|---|---|---|---|
| Pacchetto: | Nastro & bobina (TR) | Stato del prodotto: | Cessato alla Digi-chiave |
| Tipo: | Uso generale | Numero degli elementi: | 2 |
| Tipo dell'uscita: | CMOS, in opposizione, TTL | Tensione - rifornimento, singolo/doppio (±): | 4V ~ 16V |
| Evidenziare: | TLC3702MDRG4,Comparatore per tutti gli usi di CMOS IC,Comparatore 2 Gen Pur di IC |
||
Descrizione di prodotto
TLC3702MDRG4 Emmc Memory Chip Ic Comparatore 2 Gen Pur 8soic
Comparatore General Purpose CMOS, Push-Pull, TTL 8-SOIC
Specifiche diTLC3702MDR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Comparatori | |
| Mfr | Strumenti texani |
| Serie | LinCMOS™ |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Interrotto da Digi-Key |
| Tipo | Scopo generale |
| Numero di elementi | 2 |
| Tipo di uscita | CMOS, push-pull, TTL |
| Tensione - Alimentazione, singola/doppia (±) | 4 V ~ 16 V |
| Tensione - Offset ingresso (max) | 5mV a 10V |
| Corrente - Bias di ingresso (max) | 5pA a 5V |
| Corrente - Uscita (tipico) | 20mA |
| Corrente - Quiescente (Max) | 90µA |
| CMRR, PSRR (tipico) | 84dB CMRR |
| Ritardo di propagazione (massimo) | 4,5 µs |
| Isteresi | - |
| temperatura di esercizio | -55°C ~ 125°C |
| Confezione/caso | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | 8-SOIC |
| Numero del prodotto di base | TLC3702 |
Caratteristiche diTLC3702MDR
• Unità di uscita CMOS push-pull capacitive
Carichi senza resistenza pullup,
IO = ± 8mA
• Potenza molto bassa...100 μW tipo a 5 V
• Tempo di risposta rapido ...tPLH = 2,7 μs Tip
• Con overdrive da 5 mV
• Funzionamento con alimentazione singola ...da 3 V a 16 V TLC3702M ...da 4 V a 16 V
• Protezione ESD su chip
Applicazioni DiTLC3702MDR
Il TLC3702 è costituito da due comparatori di tensione a micropotenza indipendenti progettati per funzionare da un'unica alimentazione ed essere compatibili con i moderni sistemi logici HCMOS.Sono funzionalmente simili all'LM339 ma utilizzano un ventesimo della potenza per tempi di risposta simili.Lo stadio di uscita CMOS push-pull pilota carichi capacitivi direttamente senza un resistore di pullup che consuma energia per ottenere il tempo di risposta dichiarato.L'eliminazione del resistore di pull-up non solo riduce la dissipazione di potenza, ma consente anche di risparmiare spazio sulla scheda e costi dei componenti.Lo stadio di uscita è inoltre pienamente compatibile con i requisiti TTL.
Classificazioni ambientali e di esportazione diTLC3702MDR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
