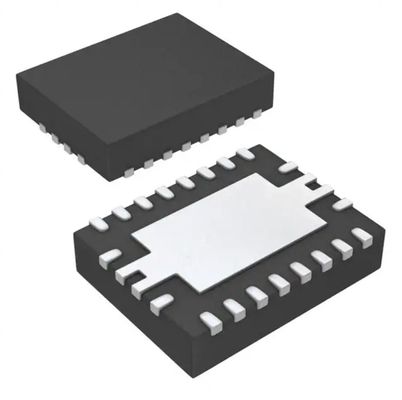

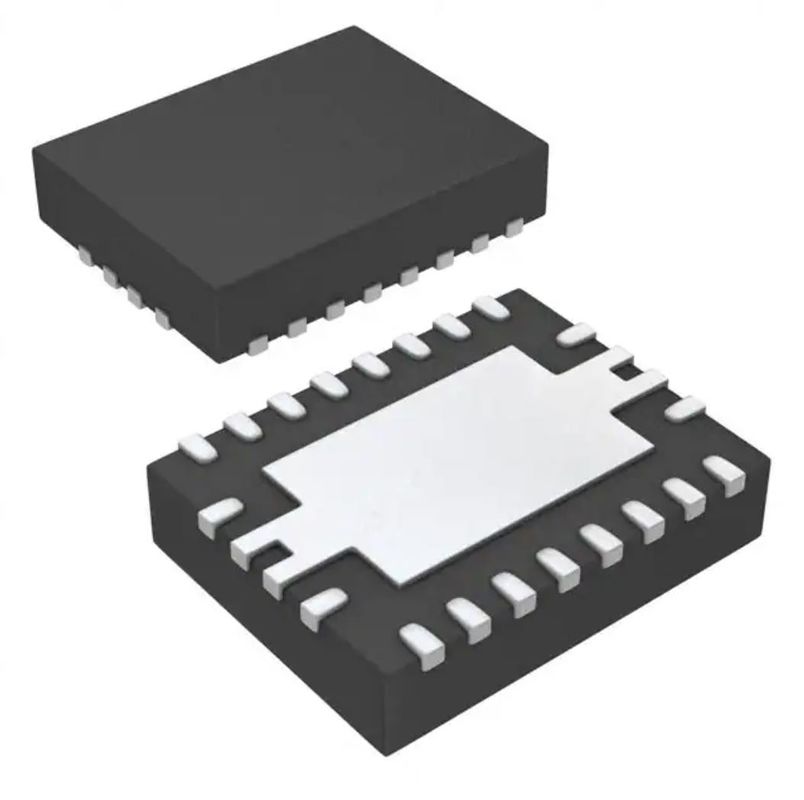

TPS61088QRHLRQ1 DIP IC Presa PWR MGMT Ic Regolatore a commutazione
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS61088QRHLRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 10A | Frequenza - commutazione: | 200kHz ~ 2.2MHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Sì | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 20-VFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore: | 20-VQFN (3.5x4.5) | Numero del prodotto di base: | TPS61088 |
| Evidenziare: | TPS61088QRHLRQ1 DIP IC,presa DIP IC PWR MGMT,regolatore di commutazione PWR MGMT Ic |
||
Descrizione di prodotto
TPS61088QRHLRQ1 Dip Ic Prese Ic Pwr Mgmt Regolatore a commutazione
Boost Regolatore a commutazione IC Positivo Regolabile 4,5V 1 Uscita 10A 20-VFQFN Piazzola esposta
Specifiche di TPS61088QRHLRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Stato del prodotto | Attivo |
| Funzione | Step Up |
| Configurazione dell'uscita | Positivo |
| Topologia | Aumento |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 2,7 V |
| Tensione - Ingresso (max) | 12V |
| Tensione - Uscita (Min/Fisso) | 4,5 V |
| Tensione - Uscita (max) | 12,6 V |
| Corrente - Uscita | 10A |
| Frequenza - Commutazione | 200 kHz ~ 2,2 MHz |
| Raddrizzatore sincrono | SÌ |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 20-VFQFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 20-VQFN (3,5x4,5) |
| Numero del prodotto di base | TPS61088 |
Caratteristiche diTPS61088QRHLRQ1
• Qualificazione AEC-Q100 perApplicazioni automobilistiche:
– Temperatura del dispositivoGrado 1: da –40°C a+125°C, TA
• Intervallo di tensione in ingresso: 2,7a 12 V
• Intervallo tensione di uscita: 4.da 5 a 12,6 V
• Corrente di commutazione 10 A
• Superiore al 90%Rendimento a VIN = 5 V,VOUT = 9 V e IOUT = 3 A
• Selezione modalità traModalità PFM e forzataModalità PWM a carico leggero
• Corrente 1-µA nel VINPin durante l'arresto
• Resistenza programmabileCommuta il limite di corrente di picco
• Commutazione regolabileFrequenza: da 200 kHz a 2,2Mhz
• Soft Start programmabile
• Sovratensione in uscitaProtezione a 13,2 V
• Ciclo per cicloProtezione da sovracorrente
• Arresto termico
• 4,50 mm × 3,50 mm 20-Pin Pacchetto VQFN
• Creare un design personalizzatoUtilizzando il TPS61088-Q1con WEBENCH Powerprogettista
ApplicazioniDiTPS61088QRHLRQ1
• Chiamata elettronica automobilistica
• Antenna intelligente per autoveicoli
• Power over automobilisticoApplicazioni coassiali
Classificazioni ambientali e di esportazione diTPS60400DBVR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
