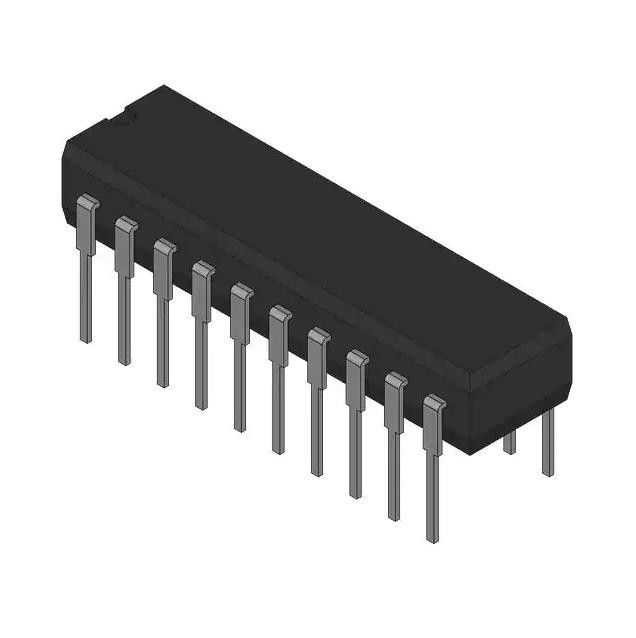

L'elemento 8 del chip 1 di CY54FCT245ATDMB IC pungente per elemento 3-State ha prodotto 20 CDIP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CY54FCT245ATDMB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero degli elementi: | 1 | Numero dei pezzi per elemento: | 8 |
|---|---|---|---|
| Tipo introdotto: | - | Tipo dell'uscita: | 3-Stato |
| Corrente - uscita alta, basso: | 12mA, 48mA | Tensione - rifornimento: | 4.5V ~ 5.5V |
| Temperatura di funzionamento: | -55°C ~ 125°C (TA) | Pacchetto del dispositivo del fornitore: | 20-CDIP |
| Evidenziare: | Chip di CY54FCT245ATDMB IC,Un chip di 20 CDIP IC,CY54FCT245ATDMB IC |
||
Descrizione di prodotto
L'elemento 8 del chip 1 di CY54FCT245ATDMB IC pungente per elemento 3-State ha prodotto 20-CDIP
Il ricetrasmettitore, Non invertente 1 elemento 8 pungente per elemento 3-State ha prodotto 20-CDIP
Specifiche di CY54FCT245ATDMB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Amplificatori, driver, ricevitori, ricetrasmettitori | |
| Mfr | Texas Instruments |
| Serie | 54FCT |
| Pacchetto | Massa |
| Stato del prodotto | Attivo |
| Tipo di logica | Ricetrasmettitore, Non invertente |
| Numero degli elementi | 1 |
| Numero dei pezzi per elemento | 8 |
| Tipo introdotto | - |
| Tipo dell'uscita | 3-State |
| Corrente - uscita alta, basso | 12mA, 48mA |
| Tensione - rifornimento | 4.5V ~ 5.5V |
| Temperatura di funzionamento | -55°C ~ 125°C (TUM) |
| Montaggio del tipo | Attraverso il foro |
| Pacchetto/caso | 20-CDIP (0,300", 7.62mm) |
| Pacchetto del dispositivo del fornitore | 20-CDIP |
| Numero del prodotto di base | 54FCT245 |
Caratteristiche di CY54FCT245ATDMB
* funzione, piedinatura ed azionamento compatibile con FCT e logica di F
* VOH riduttore (tipicamente = 3,3 V) versioni delle funzioni equivalenti di FCT
* i circuiti di controllo Bordo ordini FO hanno migliorato significativamente le caratteristiche di rumore
* Ioff sostiene l'operazione del modo di Parziale-potere-Giù
* La protezione di ESD supera JESD 22
– modello del Umano-corpo 2000-V (A114-A)
– modello di macchina 200-V (A115-A)
– modello del Fare pagare-dispositivo 1000-V (C101)
* aumento e tempi di caduta abbinati
* completamente - compatibile con i livelli logici dell'input e dell'uscita di TTL
* CY54FCT245T
– corrente del lavandino dell'uscita 48-mA
corrente di fonte dell'uscita 12-mA
* CY74FCT245T
– corrente del lavandino dell'uscita 64-mA
corrente di fonte dell'uscita 32-mA
* 3-State produce
Descrizioni di CY54FCT245ATDMB
“I dispositivi di FCT245T contengono otto amplificatori bidirezionali noninverting con 3 uscite dello stato e sono intesi per alle le applicazioni orientate a bus.
La trasmissione/ricevimento (T/R) l'input determina la direzione dei dati attraversa questi ricetrasmettitori bidirezionali.
Trasmetta (livello attivo) permette ai dati dai porti di A ai porti di B. L'uscita permettere a (OE), una volta alta, disattiva sia i porti di B che di A mettendoli nello stato ad alta impedenza.
Questi dispositivi completamente sono specificati per le applicazioni di parziale-potere-giù facendo uso della I fuori. Fuori da circuiti disattivo
uscite, impedicenti danneggiando riflusso corrente tramite il dispositivo quando è spento.
Classificazioni dell'esportazione & ambientali di CY54FCT245ATDMB
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
