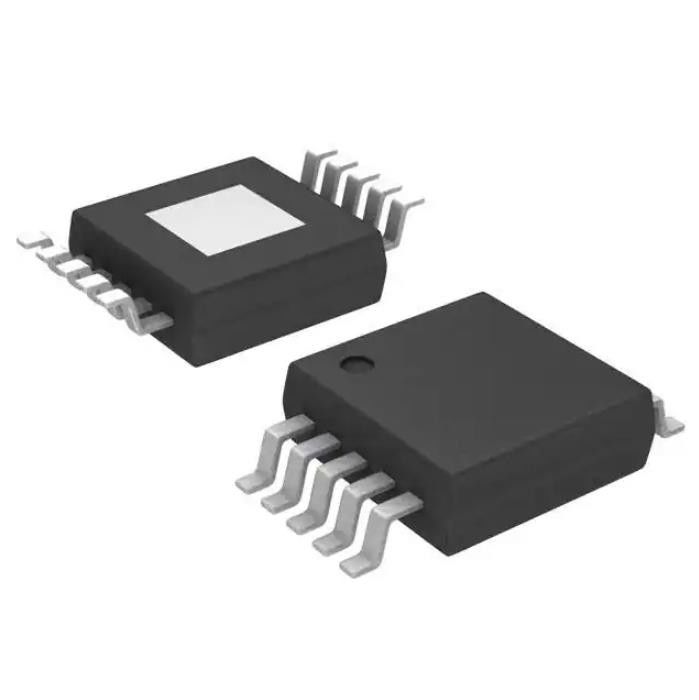

296-24228-5-ND dell'interruttore di accensione CI CI Reg Buck Adj 500ma 10msop di TPS54040DGQ
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54040DGQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | Eco--Mode™ |
|---|---|---|---|
| Pacchetto: | Metropolitana | Stato del prodotto: | Attivo |
| Funzione: | Scendere | Configurazione di uscita: | Positivo |
| Topologia: | Dollaro | Tipo dell'uscita: | regolabile |
Descrizione di prodotto
296-24228-5-ND dell'interruttore di accensione CI CI Reg Buck Adj 500ma 10msop di TPS54040DGQ
Il positivo 0.8V regolabile 1 di Buck Switching Regulator IC ha prodotto 500mA 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm)
Specifiche di TPS54040DGQ
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | Eco--Mode™ |
| Pacchetto | Metropolitana |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 3.5V |
| Tensione - introdotta (massimo) | 42V |
| Tensione - uscita (min/riparato) | 0.8V |
| Tensione - uscita (massima) | 39V |
| Corrente - uscita | 500mA |
| Frequenza - commutazione | 100kHz ~ 2.5MHz |
| Raddrizzatore sincrono | Nessun |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm) |
| Pacchetto del dispositivo del fornitore | 10-HVSSOP |
| Numero del prodotto di base | TPS54040 |
Caratteristiche di TPS54040DGQ
• 3.5-V a 42-V la gamma di tensione in ingresso
• un MOSFET lato alto di 200 mΩ
• Alta efficienza ai carichi leggeri con un salto di impulso eco--Mode™
• μA 116 che aziona corrente tranquilla
• corrente di arresto di 1,3 μA
• 100-kHz a frequenza di commutazione 2.5-MHz
• Sincronizza all'orologio esterno
• Inizio lento regolabile/ordinare
• UV ed OV alimenti la buona uscita
• Tensione regolabile ed isteresi di UVLO
• riferimento interno di tensione 0.8-V
• Pacchetto MSOP10 con PowerPAD™
• Di sostegno dal software tool di SwitcherPro™ (http://focus.ti.com/docs/toolsw/folders/print/switch erpro.html)
Applicazioni di TPS54040DGQ
• centrali elettriche industriali e commerciali di 24-V e di 12-V di potere basso
• Accessori automatici di mercato degli accessori: Video, GPS, spettacolo
Classificazioni dell'esportazione & ambientali di TPS54040DGQ
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | PORTATA colpita |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
