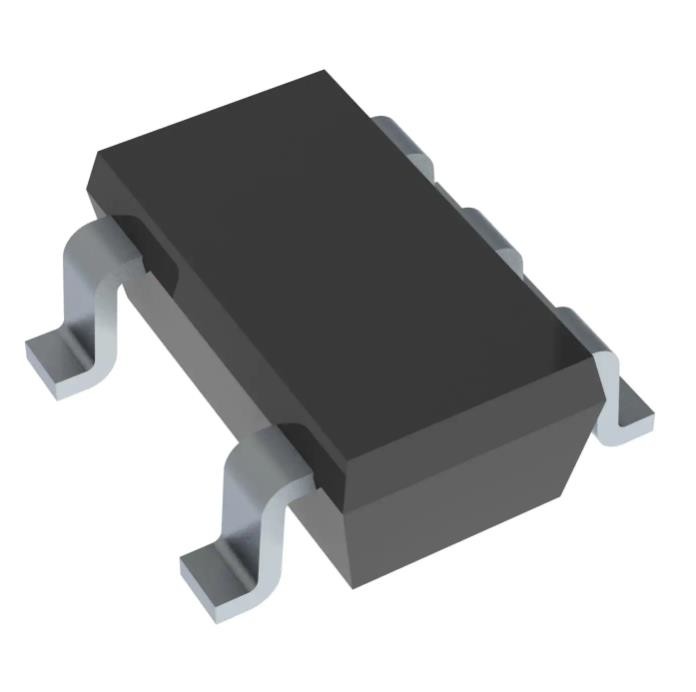

TPS7B6950DBVR Interruttore di alimentazione Ics Ic Reg lineare 5v 150ma Sot23-5
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS7B6950DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita di stato del prodotto: | Attivo | Configurazione di uscita: | Positivo |
|---|---|---|---|
| Tipo dell'uscita: | Riparato | Numero dei regolatori: | 1 |
| Tensione - introdotta (massimo): | 40V | Tensione - uscita (min/riparato): | 5V |
| Interruzione procedura di tensione (massima): | 0.8V @ 100mA | Corrente - uscita: | 150mA |
Descrizione di prodotto
TPS7B6950DBVR Interruttore di alimentazione Ics Ic Reg lineare 5v 150ma Sot23-5
Regolatore di tensione lineare IC positivo fisso 1 uscita 150mA SOT-23-5
Specifiche di TPS7B6950DBVR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Lineari | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Configurazione dell'uscita | Positivo |
| Tipo di uscita | Fisso |
| Numero di regolatori | 1 |
| Tensione - Ingresso (max) | 40 V |
| Tensione - Uscita (Min/Fisso) | 5V |
| Tensione - Uscita (max) | - |
| Caduta di tensione (max) | 0,8 V a 100 mA |
| Corrente - Uscita | 150mA |
| Corrente - A riposo (Iq) | 25µA |
| PSRR | 60dB (100Hz) |
| Funzionalità di controllo | - |
| Funzioni di protezione | Sovracorrente, sovratemperatura, cortocircuito, blocco sottotensione (UVLO) |
| temperatura di esercizio | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | SC-74A, SOT-753 |
| Pacchetto dispositivo fornitore | SOT-23-5 |
| Numero del prodotto di base | TPS7B6950 |
Caratteristiche diTPS7B6950DBVR
• Ampia gamma di tensioni di ingresso VI da 4 V a 40 V con transitori fino a 45 V
• Corrente di uscita massima: 150 mA
• Bassa corrente di riposo (IQ):
– 15 µA tipico a carichi leggeri
– 25 µA massimo a piena temperatura
• Bassa tensione di caduta tipica di 450 mV con corrente di carico di 100 mA
• Regolazione linea 10 mV massima
• Regolazione del carico massimo di 20 mV
• Stabile con condensatore di uscita in ceramica a bassa ESR (da 2,2 µF a 100 µF)
• Opzioni di tensione di uscita fisse a 3,3 V e 5 V
• Protezione dai guasti integrata:
– Arresto termico
– Protezione da cortocircuito
• Pacchetti:
– Pacchetto SOT-23 a 5 pin
– Pacchetto SOT-223 a 4 pin
ApplicazioniDiTPS7B6950DBVR
• E-contatori, contatori dell'acqua e contatori del gas
• Elettrodomestici ed elettrodomestici
• Allarme antincendio, rilevatore di fumo
• Applicazioni mediche, sanitarie e per il fitness
Classificazioni ambientali e di esportazione diTPS7B6950DBVR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
